Carburateur 1/14/174 BING 14mm

15.33.74
Fabrikant
Bing
Referentie fabrikant
1/14/174
Reeks fabrikant
SRF
Binnendiameter (d)
14 mm
Motoraansluiting
23 mm
Filteraansluiting
60 mm
Naaldstand
2e groef van boven

Op de eerste Kreidlers werden Pallas carburateurs gemonteerd. Op de K50 vond je er ook even één van Amal. In 1958 werd er voorgoed overgeschakeld op Bing carburateurs.

Stuklijst van deze module

Code Omschrijving Aantal
1 07.15.66 Carburateurhuis 1/14 1
2 07.15.36 Mengkamerdeksel BING 1
3 07.16.22 Gasschuif Nr.12 BING 1
4 07.15.05 Vlotterbakje BING rond 1
5 07.16.67 Vlotter 1
6 07.16.23 Dekselboutje 14mm lang 2
7 07.15.39 Klembout voor carburateur 1
8 07.15.40 Stelschroef 1
9 07.15.07 Boutje voor mengkamer deksel 11mm lang 1
10 07.15.41/82 Hoofdsproeier 82 BING 1
11 07.15.42/2,20 Naaldsproeier 2,20 BING 1
12 07.16.34 Gasnaald 1
13 07.16.66 Vlotternaald 1
14 07.15.28 Vlotterpen 1
15 07.15.29 Splitpen 1
16 07.15.45 Stelbout M6 BING 1
17 07.15.15 Slangtule BING M8 1
18 07.15.16 Stift voor vlotter 1
19 07.15.46 Drukstift 1
20 07.15.47 Gaskabelstelbochtje M6 1
21 07.15.56 Ring voor gasschuif 1
22 07.15.48 Tegenhouderplaatje 1
23 07.15.49 Startschuif 1
24 07.15.21 Zeefje 1
25 07.15.31 Veertje 1
26 07.15.50 Veertje voor stelboutje 1
27 07.15.23 Gasschuifveer 1
28 07.15.25 Dichtring 1
29 07.15.32 Dichtring voor vlotterbakje BING 1
30 07.15.53 Pakking voor mengkamerdeksel BING 1
99 07.15.24 Klemveer voor drukstift in mengkamerdeksel
meegeleverd met 07.15.36
0
99 215.09.03 Filter Bing 52mm 1

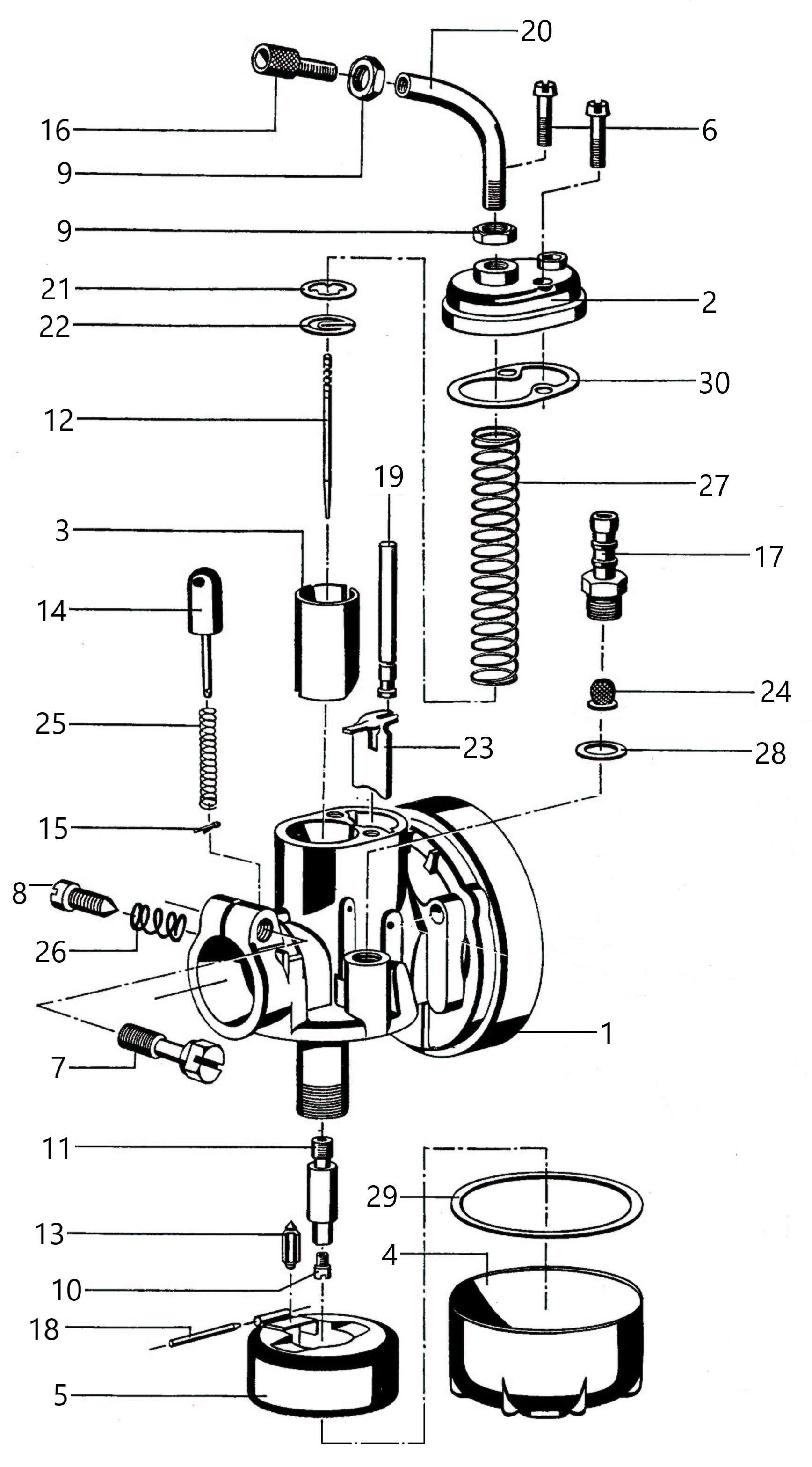

Explosietekening
