Magneetontsteking-generator 35-5/18W 15.02.88

delen
Magneetontsteking-generator 35-5/18W 15.02.88

Magneetontsteking-generator 35-5/18W

15.02.88
Fabrikant
Bosch
Referentie fabrikant
0 212 199 008

Dit onderdeel werd vervangen door 15.12.88 Ontsteking compleet MHKZ 35-5/18W BOSCH

Explosietekening Stuklijst Gerelateerde modellen Gerelateerde onderdelen

Op de eerste Kreidlers werden ontstekingen van Siba gemonteerd, net zoals bij de meeste naoorlogse bromfietsen en motorfietsen. In 1957 werd de firma Siba overgenomen door Bosch, waardoor er nog in hetzelfde jaar werd overgeschakeld op Bosch ontstekingen. In 1970 begon het Spaanse bedrijf Motoplat met het produceren van ontstekingen. Bij de RS van 1976 werd de Motoplat ontsteking als optie aangeboden (motornummer 5172408 tot 5174897), en op de LK600 en de LK800 werden ze in 1981/1982 standaard gemonteerd. Motoplat ging failliet in 1994.

Stuklijst van deze module

N° Code Omschrijving Aantal
1 08.19.02 Vliegwiel voor elektronische ontsteking BOSCH 1
2 08.19.03 Ankerplaat compleet BOSCH 35-5/18W 1
3 08.19.04 Onderdelenset BOSCH 1
4 08.19.05 Laadgeneratorspoel BOSCH 1
5 08.19.06 Lichtspoel BOSCH 1
6 08.19.07 Achterlichtspoel BOSCH 1
7 08.19.08 Remlichtspoel BOSCH 1
8 15.02.86 Bobine BOSCH 1
99 08.16.40a Rem lichtkabel (grijs) BOSCH 1
99 08.16.41a Achterlichtkabel (geel/rood) BOSCH 1
99 08.19.09 Massakabel (bruin) BOSCH 1
99 08.19.10 Remlichtkabel (groen) BOSCH 1
99 08.19.11 Overbrengkabel (paars of wit) BOSCH 1
99 08.19.12 Laadkabel (rood) BOSCH 1
99 09.30.54 Krimpkous/Tulle 1
99 09.30.55 Klemhuls 1

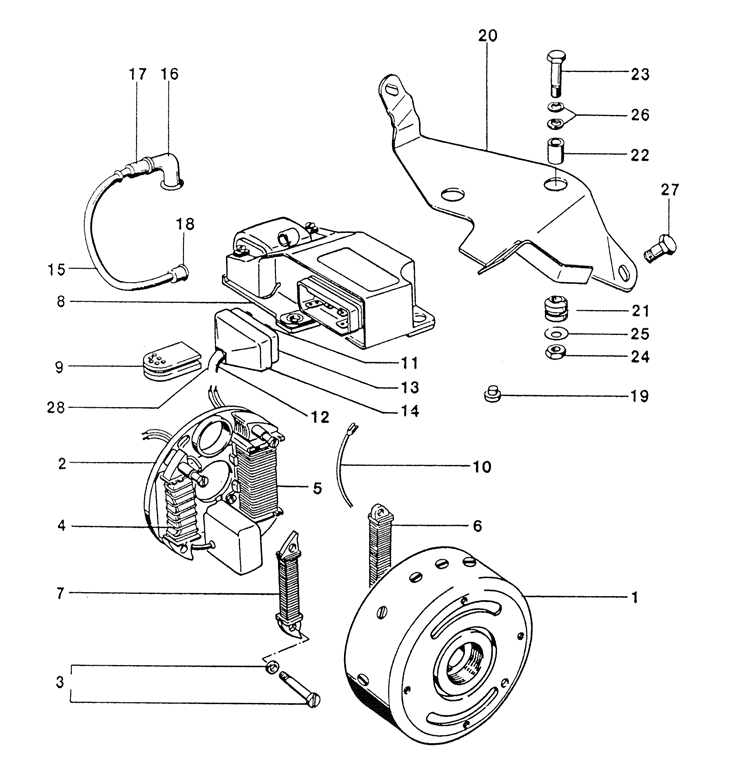

Explosietekening

Gerelateerde modellen

Florett RS
Duitsland K 54/53 B
1972 - 1973
Florett RSH
Duitsland K 54/53 H
1972 - 1973
Florett RS
Duitsland K 54/53 B
1972 - 1973
Florett RSH
Duitsland K 54/53 H
1972 - 1973
Florett TM
Zwitserland K 54/54(/1) CH
1972 - 1974
Florett RS Luxus
Zwitserland K 54/53/2 CH
1972 - 1973
Florett RS
Zwitserland K 54/53/2 CH
1972 - 1973
Florett RS
Nederland K 54/504 NL
1973
Florett RS-L (Luxus)
Duitsland K 54/53 B
1973 - 1974
Florett RSH-L (Luxus)
Duitsland K 54/53 H
1973 - 1974
Florett RS
Noorwegen K 54/504 N
1973
Florett RS-B
Noorwegen K 54/504 N
1974 - 1976
Florett RS-B-H
Noorwegen K 54/504 N
1974 - 1976
Florett RS Cross
Noorwegen K 54/406 N
1974 - 1975
Florett Cross
Zwitserland K 54/513
1974
Florett RS-L (Luxus)
Duitsland K 54/53 B
1974
Florett RSH-L (Luxus)
Duitsland K 54/53 H
1974
Florett Mustang
Duitsland K 54/512
1974 - 1977
Florett Mustang Cross
Duitsland K 54/512
1974 - 1975
Florett RS-B
Duitsland K 54/53 B
1974 - 1976
Florett RSH-B
Duitsland K 54/53 H
1974 - 1976
Florett RS
Duitsland K 54/53 B
1974
Florett RSH
Duitsland K 54/53 H
1974
Florett RS Cockpit
Nederland K 54/504 NL
1974
Florett TM
Zwitserland K 54/54(/1) CH
1974 - 1976
Florett RS Super Cockpit
Nederland K 54/504 NL
1975 - 1976
Florett RS Cross
Nederland K 54/504 NL
1975 - 1976
Florett RS Cockpit
Nederland K 54/504 NL
1975 - 1976
Florett RS Cross
België K 54/516
1975
Florett TM
Zwitserland K 54/54(/1) CH
1976
Florett TM
Zwitserland K 54/519
1977 - 1980
Florett TM
Zwitserland K 54/519
1981 - 1982

Gerelateerde onderdelen

15.60.94

Carburateur 1/20/59 BING 20mm

15.60.95

Carburateur 1/18/26 BING 18mm

15.63.89

Cilinder met zuiger

15.43.78

Cilinder met zuiger

15.43.89b

Cilinder met zuiger

15.33.83

Cilinderkop

15.43.26b

Cilinderkop

15.63.06

Cilinderkop

15.63.96

Zuiger Mahle

15.43.88

Zuiger Mahle

15.43.13

Spruitstuk RS 20mm

15.63.63

Spruitstuk

15.61.21

Carter links RS 72 indirect

15.61.01b

Carter links

15.61.15b

Carter rechts

15.61.35

Carter rechts

15.42.96

Magneetontsteking z.ventilator 35-5/18W BOSCH

15.60.13

Voorkettingwiel t13 ½x¼

15.60.04

Koppelingdeksel voor Kickstarter

15.22.09

Ontstekingsdeksel

15.50.55

Schakelpedaal lang indirect

15.65.00

Krukas met naaldlager

15.67.92

Koppelingshuis t79

15.67.18

Krukastandwiel t20

15.66.06a

Hoofdas

15.66.91

Hulpas

15.66.96a

Schakelwals compleet 5 versnellingen indirect

15.58.90

Kickstarteras met draaistuk/veerhouder

15.60.31

Aanzuigrubber 18/20mm Carburateur

15.03.92

Uitlaat compleet 32mm

15.03.93

Uitlaat+toebehoren TM

15.66.95

Schakelvork links

15.66.45

Schakelvork midden

15.66.97

Schakelvork rechts

15.66.19

Afstandsvork

15.66.21

Versnellingstandwiel 1 t46

15.66.22

Schakeltandwiel 2 t40

15.66.13

Versnellingstandwiel 3 t36

15.66.44

Schakeltandwiel 4 t33

15.66.98

Tandwiel t31 (15.66.55)

15.51.11

Koppelingsas t31 (vanaf 14.6.1971 gemont.)

15.01.97

Koppelingshevel 31 Tands vanaf 14-06-1971

15.68.22

Schakelsegment 5 versnellingen 22 Tands

15.68.05

Meenemer KAAL

15.66.23

Tandwiel op schakelwals T22
