Gashendel met holle greep 57.93.95
Gashendel met holle greep
57.93.95
- Fabrikant
- Magura
- Referentie fabrikant
- D 263.13 lc/ksz
- Reeks fabrikant
- D263
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 05.12.17 |
Gashendelhuis
onderdelen zijn apart opgelijst |
0 | |
| 05.12.25 |
Huis voor gashendel
onderdelen zijn apart opgelijst |
0 | |
| 05.12.33 |
Gasdraaibuis met handvat
onderdelen zijn apart opgelijst |
0 | |
| 13 | 05.12.23 | Gashendelhuis | 1 |
| 14 | 05.12.24 | Regelboutje M5x9,3 | 1 |
| 15 | 05.12.26 | Remblad veertje voor gashendel | 1 |
| 16 | 00.19.01 | Stift met schroefdraad | 1 |
| 17 | 05.10.17 | Lensbout M6X15 | 1 |
| 18 | 05.12.28 | Gasdraaigreepbuis staal kaal | 1 |
| 19 | 05.12.62a | Handvat (draaigreep) zwart Magura | 1 |
| 20 | 05.10.44 | Handremgreep Magura | 1 |
| 21 | 05.10.32 | Hevelbout M5 Magura (zonder moer) | 1 |
| 22 | 00.40.52 | Getande borgring J5,3 | 1 |
| 23 | 00.20.04 | Zeskantmoer M5 DIN 934 | 1 |
| 24 | 05.12.19 | Glijblokje | 1 |
| 25 | 05.12.20 | Kabelhouder | 1 |
| 26 | 05.12.35 | Steeknippel | 1 |

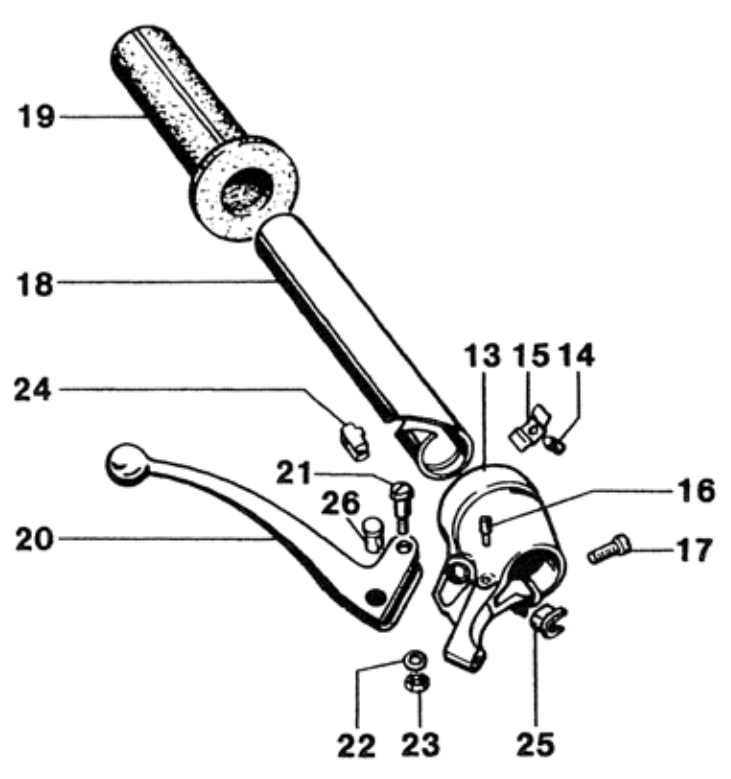

Explosietekening
