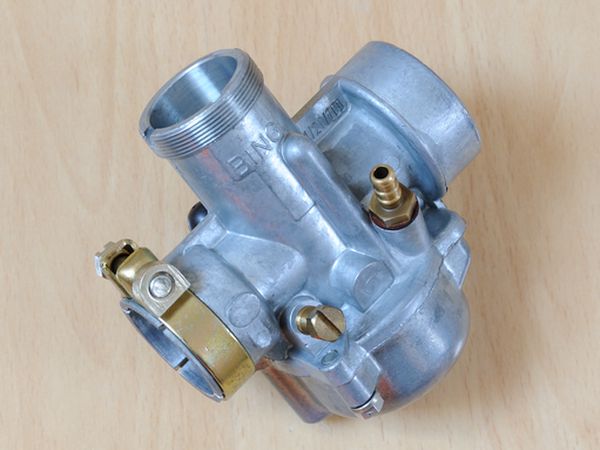

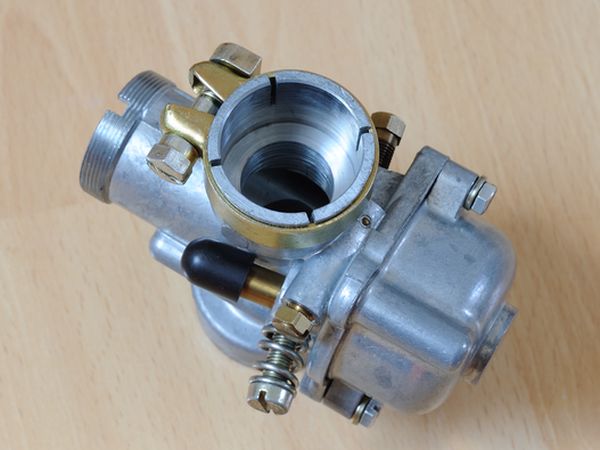

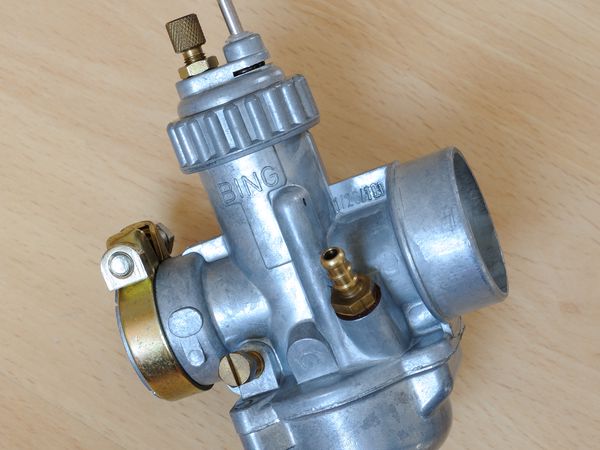

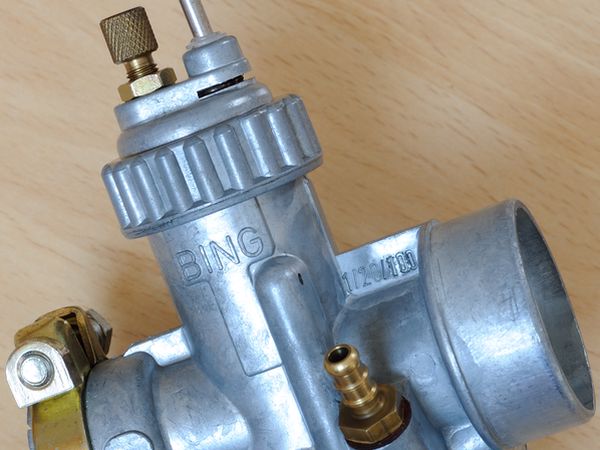

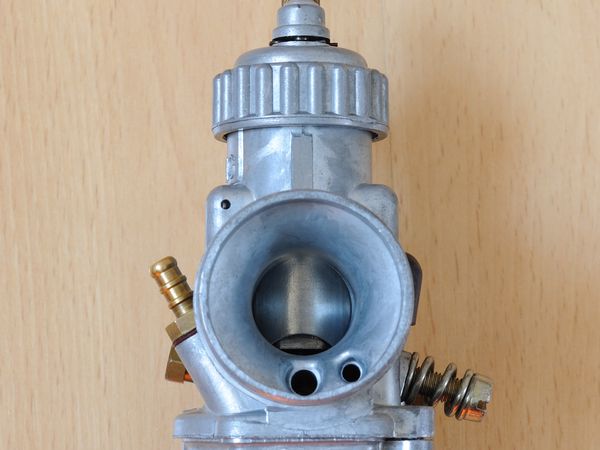

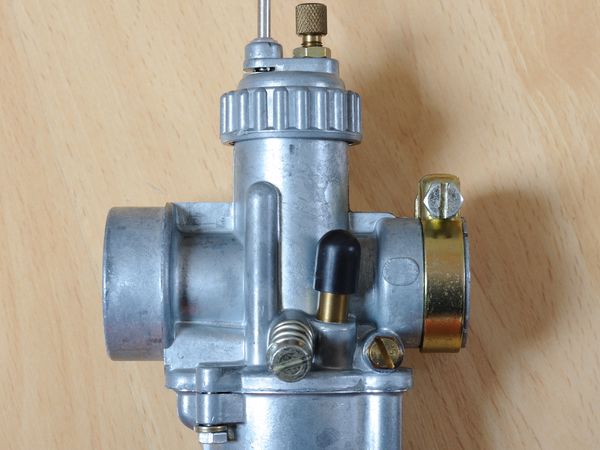

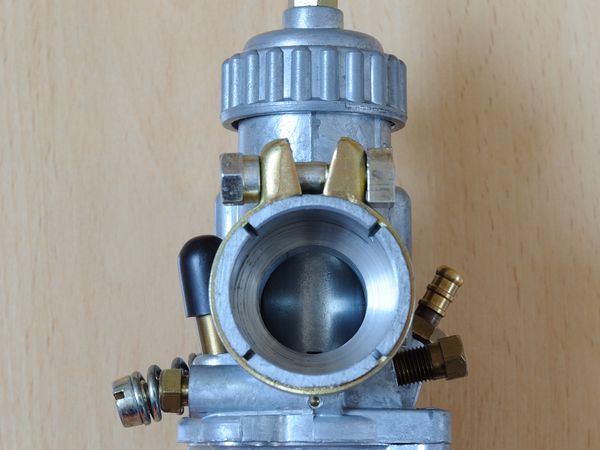

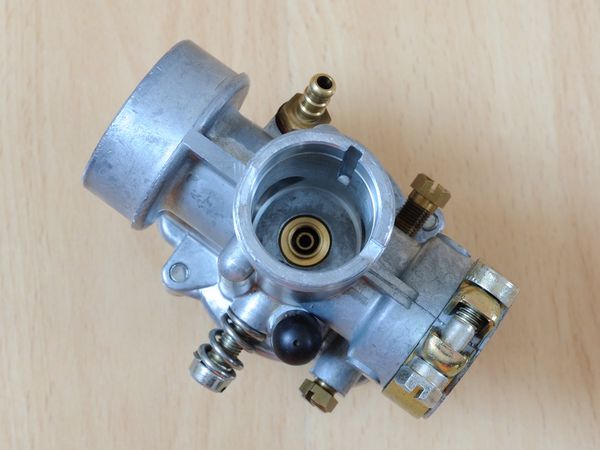

Carburateur 1/20/100 BING 20mm 15.13.92

Carburateur 1/20/100 BING 20mm

15.13.92
Fabrikant
Bing
Referentie fabrikant
1/20/100
Reeks fabrikant
SLH
Binnendiameter (mm)
20 mm
Motoraansluiting (mm)
29 mm
Filteraansluiting (mm)
40 mm
Naaldstand
2e groef van boven
Tekening

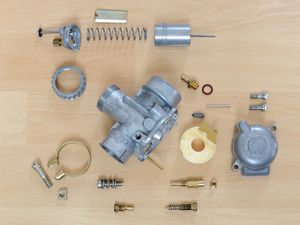

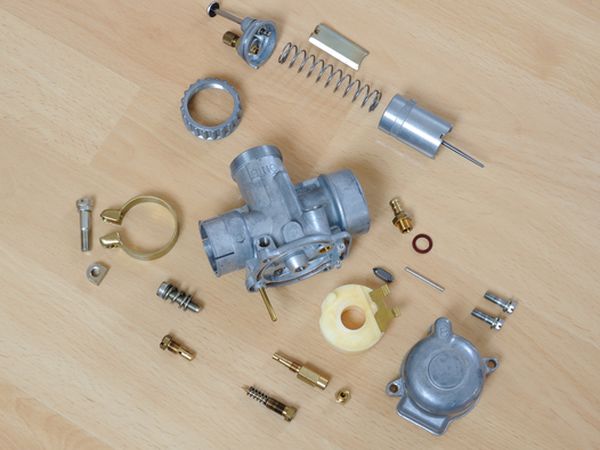

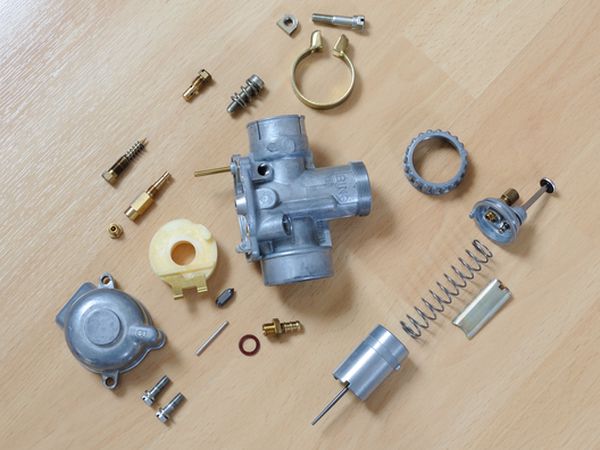

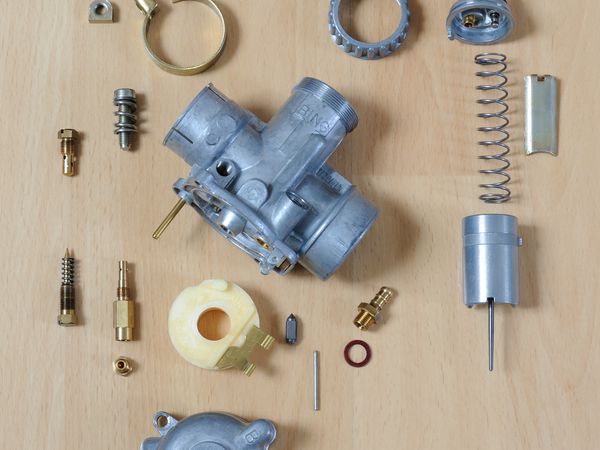

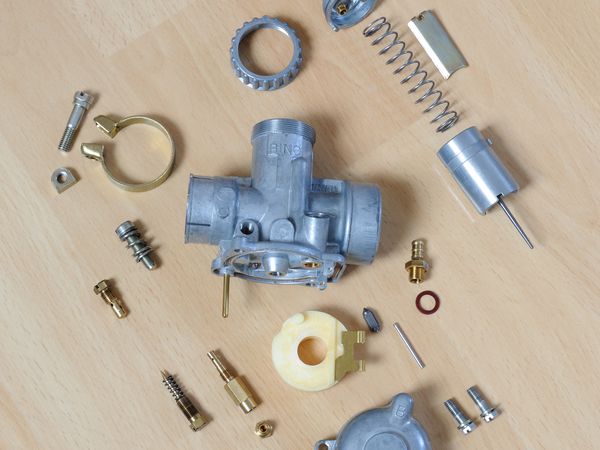

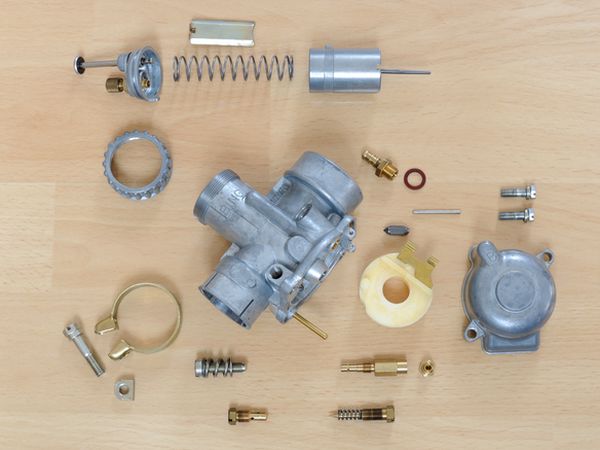

Onderdelen in deze module
Code Omschrijving Aantal
1 07.16.40 Carburateurhuis 1/20/.. 1
2 07.16.41 Vlotterpen 1
3 07.16.42 Veertje voor vlotterpen 1
4 07.16.43 Splitpen 1
5 07.16.44 Klemring 1
6 07.16.45 Klembout 1
7 07.16.46 Moer 1
8 07.15.73 Ringvlotter BING 1
9 07.16.32 Vlotternaald geveerd BING 1
10 07.15.84 Stift voor vlotter 1
11 07.16.47 Vlotterbakje BING 1
12 07.16.48 Pakking voor vlotterbakje 20mm BING 1
13 07.16.49 Boutje voor vlotterkamer 2
14 07.16.50 Veerring 2
15 07.15.76/75 Hoofdsproeier 75 BING zeskant 1
16 07.16.37 Naaldsproeier 1208 1
17 07.15.77/35 Stationair Sproeier 35 BING 1
18 07.15.81 Luchtregelschroef voor Carburateur 1
19 07.15.90 Veer 1
20 07.16.52 Slangtule BING 1
21 07.15.25 Dichtring 1
22 07.16.53 Stelbout 1
23 07.15.91 Veer 1
24 07.16.54 Gasschuif compleet RS 20mm BING 1
25 07.16.38 Gasnaald RS 20mm 1
26 07.16.57 Gasschuifveer 1
27 07.16.58 Chokeschuif 20mm RS Carburateur 1
28 07.16.59 Mengkamerdeksel 1
29 07.16.02 Dichtring voor Carburateur 1
30 07.16.60 Drukstift voor choke 20mm BING 1
31 07.16.61 Klembeugel voor carburateur 1
32 07.15.70 Dekselring voor krooncarburateur BING 1
33 07.16.17 Stelbout voor carburateur/gaskabel 1
34 07.15.09 Moer M6x0,75 1
35 07.16.55 Klemveertje voor gasnaald
niet vermeld in de onderdelenboeken
1
36 07.16.56 Getandering voor gasnaald
niet vermeld in de onderdelenboeken
1
37 15.60.02 Nylon tussenstuk RS 20mm 1
