Carburateur 1/10/53 A 10mm 07.15.00a

Carburateur 1/10/53 A 10mm

07.15.00a

Fabrikant: Bing

Referentie fabrikant: 1/10/53 A

Reeks fabrikant: SRC

Doorlaat (Venturi): 10 mm

Motoraansluiting: 16 mm

Filteraansluiting: 52 mm

Naaldstand: 3e van boven

Dit onderdeel werd vervangen door 15.10.53 Carburateur 1/10/77 10mm

Explosietekening Stuklijst Gerelateerde modellen Gerelateerde onderdelen

Op de eerste Kreidlers werden Pallas carburateurs gemonteerd. Op de K50 vond je er ook even één van Amal. In 1958 werd er voorgoed overgeschakeld op Bing carburateurs.

De Bing SRC is een schuifcarburateur met rechte doorstroming. De brandstofdosering bij vollast wordt bepaald door de hoofdsproeier, terwijl in het deellastgebied de hoeveelheid brandstof wordt geregeld door de stand van de naald in de naaldsproeier. De carburateur is voorzien van een centrale vlotter met vlotternaaldventiel, waardoor het brandstofniveau constant blijft, ook bij grotere hellingshoeken.

De Bing SRC werd geleverd met een doorlaat van 8, 10 en 12 mm en wordt gemonteerd via een 16 mm klemaansluiting. De afstelmogelijkheden zijn beperkt en bestaan hoofdzakelijk uit de keuze van de hoofdsproeier, de naaldsproeier, de naaldpositie en de instelling van het stationair toerental. Alle uitvoeringen hebben een startschuif (choke); sommige varianten beschikken daarnaast over een vlotterpen als aanvullende starthulp.

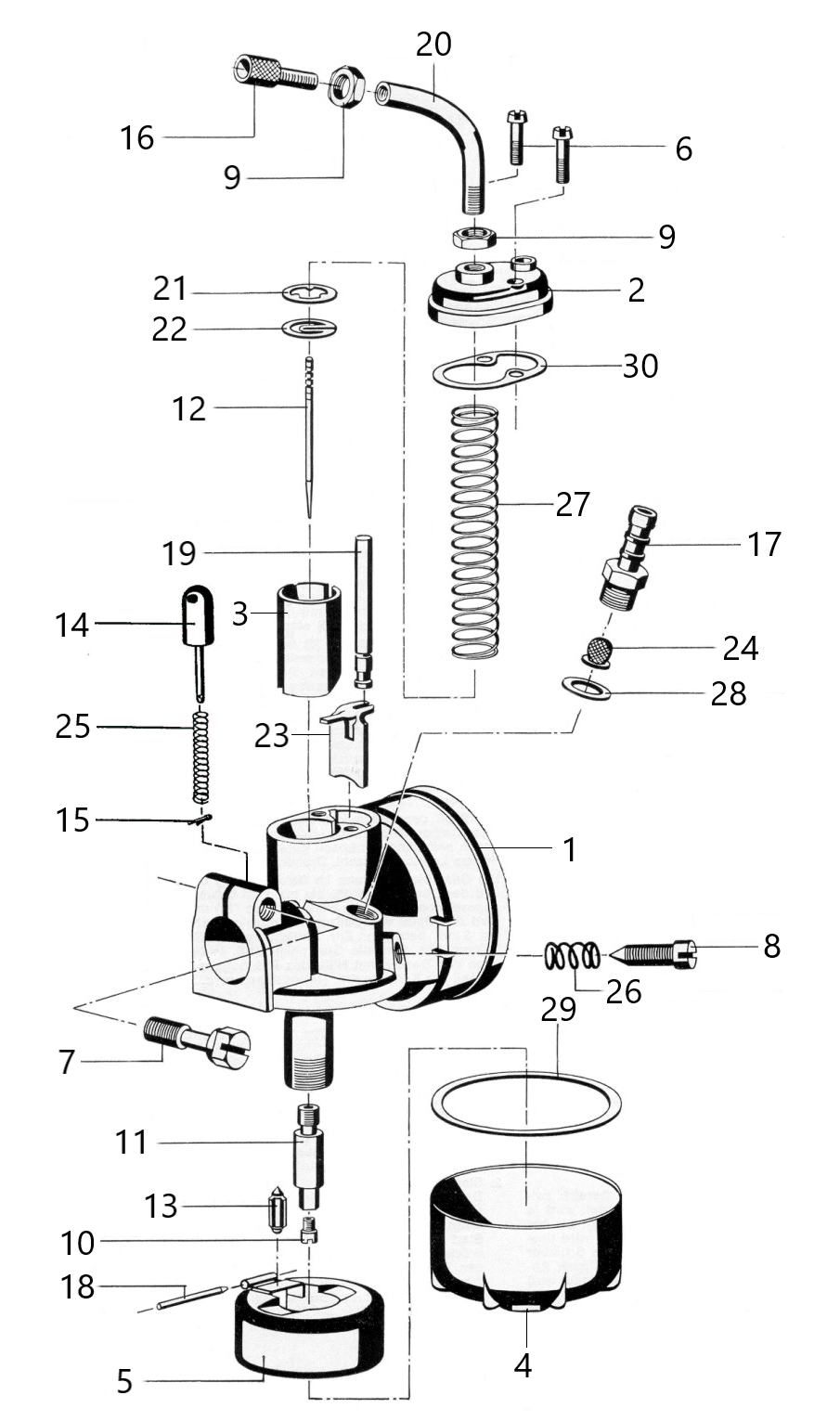

Stuklijst van deze module

N°	Code	Omschrijving	Aantal
1	07.15.01	Carburateurhuis 1/10/53 1/10/153	1
2	07.15.03	Mengkamerdeksel M6	1
3	07.15.04	Gasschuif Nr. 8	1
4	07.15.05	Vlotterbakje rond	1
5	07.15.19	Vlottervork van 1958 tot 1962	1
5	07.15.34	Ringvlotter messing vanaf 1962	1
6	07.15.07	Boutje voor mengkamer deksel 11mm lang	2
7	07.15.08	Klembout	1
8	07.15.14	Stationairschroef	1
9	07.15.09	Moer M6x0,75	2
10	07.15.10/54	Hoofdsproeier 54	1
11	07.15.11	Naaldsproeier 2,15	1
12	07.15.12	Gasnaald n° 2	1
13	07.15.13	Vlotternaald	1
14	07.15.28	Vlotterpen	1
15	07.15.29	Splitpen	1
16	07.15.45	Stelbout M6	1
17	07.15.15	Slangtule M8	1
18	07.15.16	Stift voor vlotter	1
19	07.15.58	Drukstift voor choke 21mm lang	1
20	07.15.47	Gaskabelstelbochtje M6	1
21	07.15.55	Ring voor gasschuif	1
22	07.15.18	Tegenhouderplaatje	1
23	07.15.20	Startschuif 10/12 mm	1
24	07.15.21	Zeefje	1
25	07.15.31	Veertje	1
26	07.15.22	Veertje voor stelbout	1
27	07.15.23	Gasschuifveer	1
28	07.15.25	Dichtring	1
29	07.15.32	Dichtring voor vlotterbakje	1
30	07.15.27	Pakking voor carburateur deksel 10 en 12mm	1
99	07.15.24	Klemveer voor drukstift in mengkamerdeksel meegeleverd met 07.15.36	0
99	07.15.33	Inzetfilter 52mm	1
