Bing carburateur type SRC

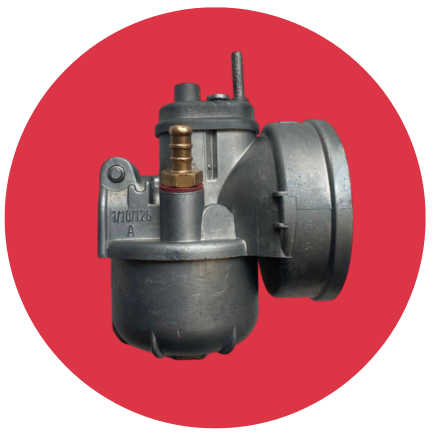

Bing SRC

De Bing SRC is een schuifcarburateur met rechte doorstroming. De brandstofdosering bij vollast wordt bepaald door de hoofdsproeier, terwijl in het deellastgebied de hoeveelheid brandstof wordt geregeld door de stand van de naald in de naaldsproeier. De carburateur is voorzien van een centrale vlotter met vlotternaaldventiel, waardoor het brandstofniveau constant blijft, ook bij grotere hellingshoeken.

De Bing SRC werd geleverd met een doorlaat van 8, 10 en 12 mm en wordt gemonteerd via een 16 mm klemaansluiting. De afstelmogelijkheden zijn beperkt en bestaan hoofdzakelijk uit de keuze van de hoofdsproeier, de naaldsproeier, de naaldpositie en de instelling van het stationair toerental. Alle uitvoeringen hebben een startschuif (choke); sommige varianten beschikken daarnaast over een vlotterpen als aanvullende starthulp.

Bing SRC carburateurs op Kreidler

Specificatie	1/10/53	1/10/53 A	1/10/77	1/10/93	1/10/102	1/10/102 A	1/10/102 C	1/10/102 Z	1/10/105	1/10/105 A	1/10/106	1/10/106 A	1/10/106 B	1/10/119	1/10/126	1/10/126 A	1/10/126 B	1/10/128	1/10/128 A	1/10/133	1/10/143	1/10/152	1/10/153	1/12/237	1/12/237 A	1/12/255	1/12/260	1/12/261
Doorlaat (Venturi)	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	12 mm	12 mm	12 mm	12 mm	12 mm
Motoraansluiting	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm
Filteraansluiting	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm
Carburateurhuis	11-075-10-032	11-075-10-032	11-075-10-032	11-075-10-032	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-022	11-070-10-022	11-070-10-022	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-021	11-070-10-024	11-075-10-032	11-075-12-032	11-075-12-032	11-070-12-021	11-070-12-021	11-070-12-022
Mengkamerdeksel	20-970-101	20-970-101	20-970-101	20-970-101	20-971-101	20-973-101	20-973-101	20-973-101	20-971-101	20-973-101	20-971-101	20-973-101	20-973-101	20-973-101	20-973-101	20-973-101	20-973-101	20-973-101	20-973-101	20-973-101	20-973-101	20-973-101	20-973-101	20-971-103	20-971-103	20-973-101	20-973-101	20-973-101
Dekselring	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
Gasschuif	22-140-8	22-140-8	22-140-8	22-140-10	22-140-13	22-140-13	22-140-10	22-140-18	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-10	22-140-13	22-140-10	22-140-10	22-140-10	22-140-10
Vlotterkamer	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530	30-530
Vlotter	35-217 (v1)	35-217 (v1)	35-217 (v1)	35-217 (v1)	35-217 (v2)	35-217 (v2)	35-217 (v2)	35-217 (v2)	35-217 (v2)	35-217 (v2)	35-217 (v2)	35-217 (v2)	35-218	35-217 (v2)	35-217 (v2)	35-218	35-218	35-217 (v2)	35-218	35-217 (v2)	35-217 (v2)	35-218	35-218	35-217 (v1)	35-217 (v1)	35-217 (v2)	35-217 (v2)	35-217 (v2)
Stationairsproeier	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
Luchtschroef	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
Hoofdsproeier	44-081/54	44-081/54	44-081/56	44-081/56	44-021/74	44-021/74	44-021/76	44-021/76	44-021/74	44-021/74	44-021/74	44-021/74	44-021/72	44-081/54	44-021/66	44-021/64	44-021/66	44-021/66	44-021/66	44-021/68	44-021/66	44-021/58	44-021/46	44-021/62	44-021/62	44-021/68	44-021/68	44-021/56
Naaldsproeier	45-121/2.15	45-121/2.15	45-121/2.15	45-121/2.15	45-140/2,12	45-140/2,12	45-141/2.12	45-140/2,12	45-141/2.12	45-141/2.12	45-141/2.12	45-141/2.10	45-141/2.12	45-141/2.15	45-141/2.12	45-141/2.15	45-141/2.15	45-141/2.15	45-141/2.15	45-141/2.12	45-141/2.12	45-141/2.12	45-141/2.15	45-141/2.17	45-141/2.17	45-141/2.15	45-141/2.17	45-141/2.17
Gasnaald	46-042	46-042	46-042	46-042	46-041	46-041	46-042	46-042	46-042	46-042	46-041	46-041	46-042	46-042	46-042	46-042	46-042	46-042	46-042	46-042	46-042	46-042	46-042	46-042	46-042	46-042	46-042	46-042
Naaldstand	3e van boven	3e van boven	2e van boven	3e van boven	1e van boven	1e van boven	2e van boven	2e van boven	2e van boven	2e van boven	2e van boven	2e van boven	2e van boven	3e van boven	2e van boven	3e van boven	2e van boven	2e van boven	2e van boven	2e van boven	2e van boven	3e van boven	3e van boven	2e van boven	2e van boven	1e van boven	2e van boven	2e van boven
Vlotternaald	47-035	47-035	47-056	47-056	47-056	47-056	47-056	47-056	47-056	47-056	47-056	47-056	47-032	47-056	47-056	47-032	47-032	47-056	47-032	47-056	47-056	47-032	47-032	47-056	47-056	47-056	47-056	47-056
Stelbocht	55-185	55-191-102	55-191-102	55-191-102	55-178-102	–	–	–	55-178-102	–	55-178-102	–	–	–	–	–	–	–	–	–	–	–	–	55-191-102	55-191-102	–	–	–
Stationairschroef	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525	40-525
