Schakelhendel met koppelingsgreep 3 versnellingen (nieuw model met open brug)
57.83.97 (2)
- Fabrikant
- Magura
Stuklijst van deze module
N° | Code | Omschrijving | Aantal |
---|---|---|---|
05.13.29 |
Schakeldraaibuis voor schakelhendel 3 versnellingen
onderdelen zijn apart opgelijst |
0 | |
1 | 05.13.28 (2) | Versnellingshendelhuis handschakeling (nieuw model met open brug) | 1 |
2 | 05.10.17 |
Lensbout M6X15
inbegrepen in 05.13.28 |
1 |
3 | 05.12.30 | Koppelinghendelhuis | 1 |
5 | 05.13.31 | Regelbout voor schakelhandvat | 1 |
6 | 05.12.12 | Veertje voor schakelhandvat | 1 |
7 | 00.69.34 | Kogel 7/32" DIN 5401 klasse IV | 1 |
8 | 05.12.62a | Handvat (draaigreep) zwart Magura | 1 |
9 | 05.13.32 | Tussenring | 1 |
10 | 05.13.65 | Handgreep Magura voor schakelhendel | 1 |
11 | 05.10.79 | Hevelbout | 1 |
12 | 00.20.02 | Zeskantmoer M5 DIN 934 | 1 |
13 | 05.12.03 | Schakelrol | 1 |
14 | 05.12.77 | Deksel voor schakelhendel | 1 |
15 | 00.17.54 | Lensbout M5x12 DIN 85 | 1 |
16 | 00.40.52 | Getande borgring J5,3 | 2 |
17 | 05.12.35 | Steeknippel | 2 |

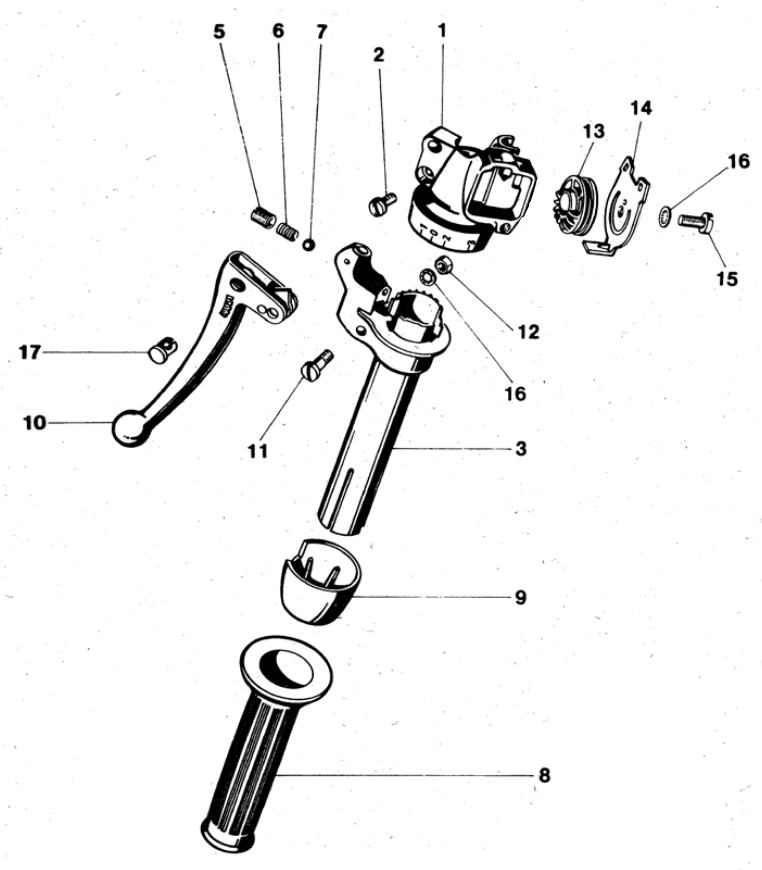

Explosietekening
![](/images/drawings/57.83.97 en 57.83.98 schakelhendelcd52cc46-375b-4cbe-afef-a5fdae186408.png?v=hkj2-fyjBGMk2W4_FoVCN4Qos-zvz8sNfy_0KDSQ10U)
