Gashendeldraaigreep Amazone 05.11.63
Gashendeldraaigreep Amazone
05.11.63
- Fabrikant
- Magura
- Referentie fabrikant
- D 243.3 lc/ks
- Reeks fabrikant
- D243
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 00.43.53 |
Gewelfde veerring M6 DIN 137 A
inbegrepen in 05.10.98 |
1 | |
| 05.10.60 |
Schroefnippel voor starterhevel
inbegrepen in 05.10.98 |
1 | |
| 28 | 05.11.55 | Draaigreep | 1 |
| 29 | 05.11.06 | Draaigreep handvat | 1 |
| 30 | 05.11.59 | Ring | 1 |
| 31 | 05.11.50 | Draaigreephuis | 1 |
| 32 | 05.11.20 | Afstandhuls | 1 |
| 33 | 00.17.71 | Platkopschroef M6x35 | 1 |
| 34 | 00.30.10 | Ring 6,4 DIN 125 | 1 |
| 35 | 05.11.52 | Regelboutje | 1 |
| 36 | 05.11.54 | Remveer | 1 |
| 37 | 05.10.44 | Handremgreep Magura | 1 |
| 38 | 05.10.32 | Hevelbout M5 Magura (zonder moer) | 1 |
| 39 | 00.40.52 | Getande borgring J5,3 | 1 |
| 40 | 00.20.04 | Zeskantmoer M5 DIN 934 | 1 |
| 41 | 05.10.37 | Steeknippel | 1 |
| 42 | 05.10.98 | Hendel voor starterb. rechts | 1 |

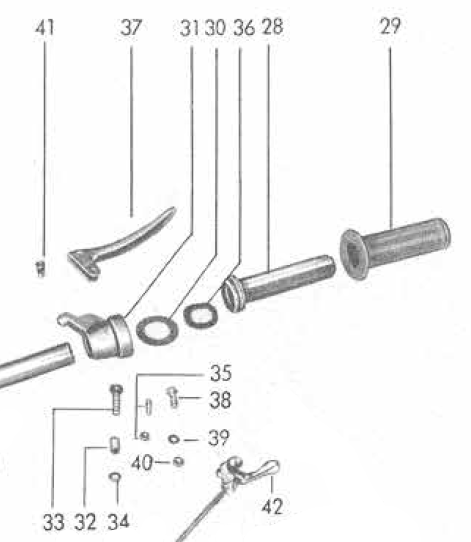

Explosietekening
