Gashendel met handremhendel compleet 05.10.69
Gashendel met handremhendel compleet
05.10.69
- Fabrikant
- Magura
- Referentie fabrikant
- D 243.3 lc/ke
- Reeks fabrikant
- D243
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 05.10.52 |
Remveer
inbegrepen in 05.10.48 |
1 | |
| 05.10.45 |
Handvat
inbegrepen in 05.10.46 |
1 | |
| 14 | 05.10.48 | Gashendelhuis compleet | 1 |
| 15 | 05.10.17 |
Lensbout M6X15
inbegrepen in 05.10.48 |
1 |
| 16 | 05.10.53 |
Regelschroef
inbegrepen in 05.10.48 |
1 |
| 17 | 05.10.46 | Draaigreepbuis | 1 |
| 18 | 05.10.44 | Handremgreep Magura | 1 |
| 19 | 05.10.32 | Hevelbout M5 Magura (zonder moer) | 1 |
| 20 | 00.40.52 | Getande borgring J5,3 | 1 |
| 21 | 00.20.03 | Zeskantmoer M5 DIN 934 | 1 |
| 22 | 05.10.37 | Steeknippel | 1 |

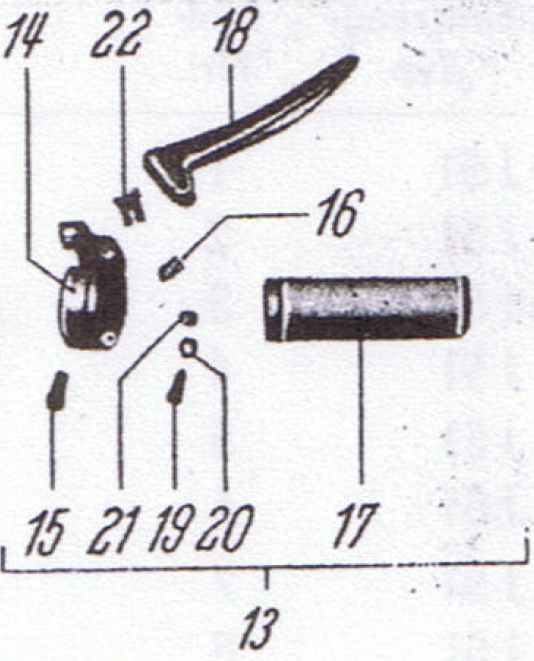

Explosietekening
