Schakelhendel 57.33.98
Schakelhendel
57.33.98
- Aantal versnellingen
- 3
- Schakelsysteem
- indirecte handschakeling
- Fabrikant
- Magura
- Referentie fabrikant
- D 663.14 lc/ke
- Reeks fabrikant
- D663
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 05.12.40 | Stopje | 1 | |
| 05.12.37 |
Greepbuis
onderdelen zijn apart opgelijst |
0 | |
| 1 | 05.12.43 | Draaibuis kaal | 1 |
| 3 | 05.12.11 | Regelbout | 1 |
| 4 | 05.12.12 | Veertje voor schakelhandvat | 1 |
| 5 | 00.69.34 | Kogel 7/32" DIN 5401 klasse IV | 1 |
| 6 | 05.12.45 | Handvat Creme Magura | 1 |
| 7 | 05.12.36 | Huis voor schakelhendel 3 versnellingen | 1 |
| 8 | 05.10.17 | Lensbout M6X15 | 1 |
| 9 | 05.11.98 | Schakelhendelgreep | 1 |
| 10 | 05.10.79 | Hevelbout | 1 |
| 11 | 00.40.52 | Getande borgring J5,3 | 1 |
| 12 | 00.20.04 | Zeskantmoer M5 DIN 934 | 1 |
| 13 | 05.12.03 | Schakelrol | 1 |
| 14 | 05.12.38 | Deksel met tegenhouder | 1 |
| 15 | 00.40.52 | Getande borgring J5,3 | 1 |
| 16 | 00.17.54 | Lensbout M5x12 DIN 85 | 1 |
| 17 | 05.12.35 | Steeknippel | 1 |
| 18 | 05.12.39 | Tussenring | 1 |
| 19 | 00.43.62 | Gegolfde veerring M5 DIN 137 B | 2 |
| 20 | 00.17.53 | Lensbout M5x8 DIN 85 | 1 |

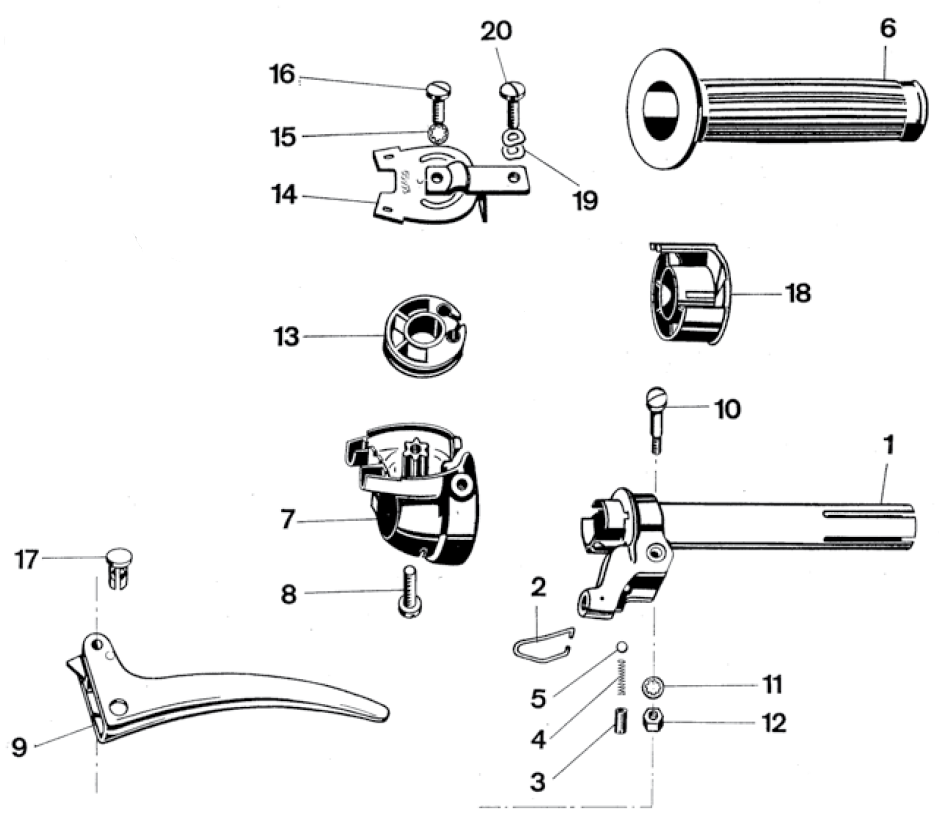

Explosietekening
