Gashendel compleet 255.03.97
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 11 | 05.14.11 | Gasdraaigreepbuis kaal | 1 |
| 12 | 05.14.12 | Handvat | 1 |
| 13 | 05.14.06 |
Gashandelhuis
Gaskabeluitgang 30° gedraaid ten opzichte van de remhendelsteun |
1 |
| 13 | 05.14.14 |
Draaigreephuis
Gaskabeluitgang in de remhendelsteun |
1 |
| 14 | 05.14.10 | Borgbout | 1 |
| 15 | 05.14.09 |
Glijblokje
Gaskabeluitgang 30° gedraaid ten opzichte van de remhendelsteun |
1 |
| 15 | 05.14.15 |
Glijblokje voor gashendel
Gaskabeluitgang in de remhendelsteun |
1 |
| 16 | 05.14.08 |
Regelschroef
Gaskabeluitgang 30° gedraaid ten opzichte van de remhendelsteun |
1 |
| 16 | 05.14.16 |
Klemboutje
Gaskabeluitgang in de remhendelsteun |
1 |
| 17 | 05.14.05 | Afstandsring | 1 |
| 18 | 00.17.41 | Cilinderbout | 1 |
| 19 | 05.14.07 | Handremgreep rechts voor gashendel | 1 |
| 20 | 05.14.04 | Hevelbout | 1 |
| 21 | 00.43.37 | Veerring B6 DIN 127 | 1 |
| 22 | 05.14.13 | Moer | 1 |
| 25 | 255.04.06 |
Kabelsteeknippel
niet inbegrepen |
0 |

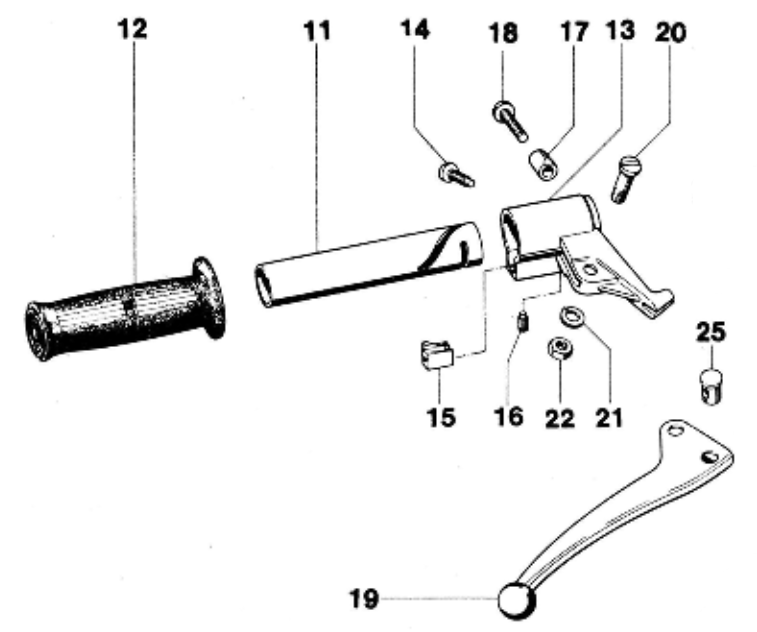

Explosietekening
