Startkoppelingshevel 255.03.91
Startkoppelingshevel
255.03.91
- Fabrikant
- Magura
- Referentie fabrikant
- H 213.1.20 lc + H 13.2 lc | H 210.1.7 lc
- Reeks fabrikant
- H213 | H13 | H210
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 05.13.48 |
Hendelhuis
onderdelen zijn apart opgelijst |
0 | |
| 1 | 05.13.66 | Hendelhuis | 1 |
| 2 | 05.10.17 | Lensbout M6X15 | 1 |
| 3 | 05.13.51 | Greep kort | 1 |
| 4 | 05.13.53 | Kabelklemschroef | 1 |
| 5 | 05.13.67 | Koppelingsgreep Magura | 1 |
| 6 | 05.10.32 | Hevelbout M5 Magura (zonder moer) | 1 |
| 7 | 00.40.52 | Getande borgring J5,3 | 1 |
| 8 | 00.20.02 |
Zeskantmoer M5 DIN 934
oud model |
1 |
| 8 | 00.20.04 |
Zeskantmoer M5 DIN 934
nieuw model |
1 |
| 9 | 05.13.54 | Lensbout | 1 |
| 12 | 05.12.35 |
Steeknippel
niet inbegrepen |
0 |
| 23 | 57.23.05a |
Handvat zwart Magura
niet inbegrepen |
0 |

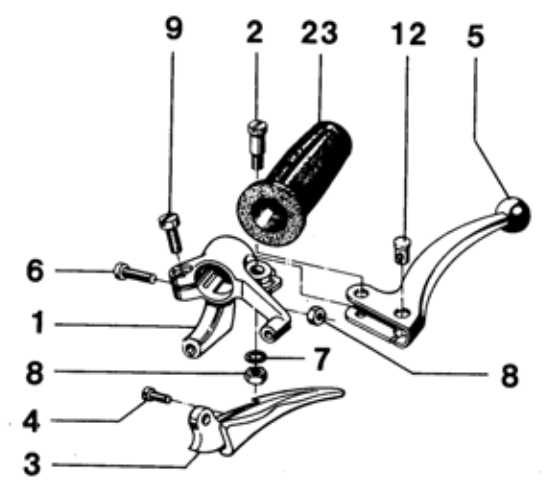

Explosietekening
