Koppelingshendel met open greep 3 versnellingen 57.93.96
Koppelingshendel met open greep 3 versnellingen
57.93.96
- Fabrikant
- Magura
- Referentie fabrikant
- H 219.1 lc
- Reeks fabrikant
- H219
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 05.13.25 |
Koppelings hendelhuis gelakt 3 versnellingen
onderdelen zijn apart opgelijst |
0 | |
| 1 | 05.13.26 | Hendelhuis gelakt | 1 |
| 2 | 00.10.51 |
Zeskantbout M6x25 DIN 931
tot 1968 |
1 |
| 2 | 00.11.32 |
Zeskantbout M6x25 DIN 933
vanaf 1969 |
1 |
| 3 | 00.31.02 | Ring 6,4 DIN 433 | 1 |
| 4 | 05.12.50 | Koppelingsgreep | 1 |
| 5 | 05.10.32 | Hevelbout M5 Magura (zonder moer) | 1 |
| 6 | 00.40.52 | Getande borgring J5,3 | 1 |
| 7 | 00.20.04 | Zeskantmoer M5 DIN 934 | 1 |
| 8 | 05.13.27 | Tussenplaatje voor koppelings/remhevel | 1 |
| 9 | 05.12.35 | Steeknippel | 1 |
| 10 | 57.23.05a |
Handvat zwart Magura
niet inbegrepen |
0 |

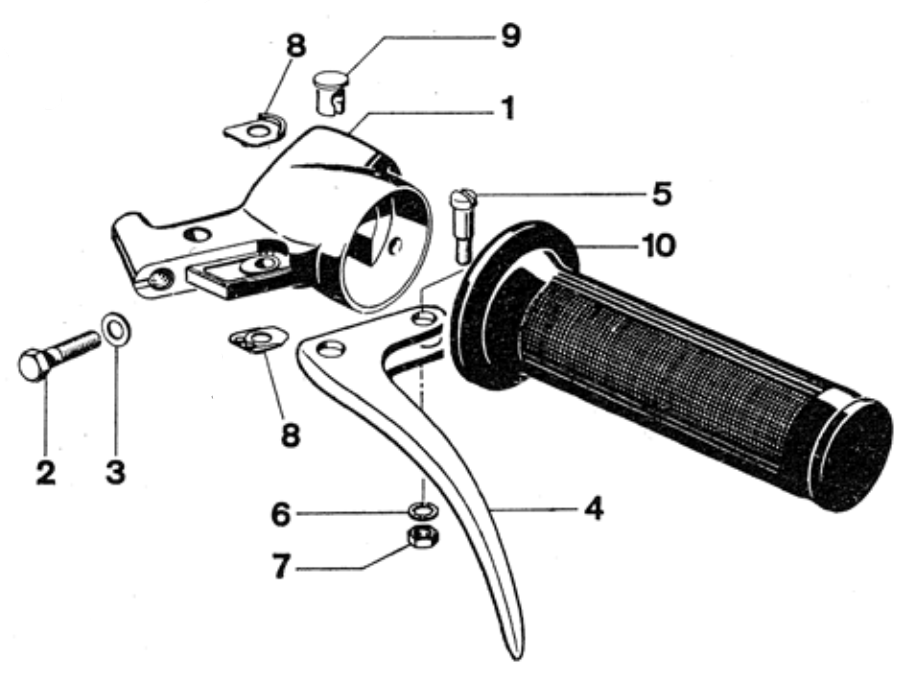

Explosietekening
