Koppelingshendel compleet gelakt 3 versnellingen 57.93.94
Koppelingshendel compleet gelakt 3 versnellingen
57.93.94
- Fabrikant
- Magura
- Referentie fabrikant
- H 219.1.7 lc
- Reeks fabrikant
- H219
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 05.13.25 |
Koppelings hendelhuis gelakt 3 versnellingen
onderdelen zijn apart opgelijst |
0 | |
| 1 | 05.13.26 | Hendelhuis gelakt | 1 |
| 2 | 00.11.32 | Zeskantbout M6x25 DIN 933 | 1 |
| 3 | 00.31.02 | Ring 6,4 DIN 433 | 1 |
| 4 | 05.13.67 | Koppelingsgreep Magura | 1 |
| 5 | 05.10.32 | Hevelbout M5 Magura (zonder moer) | 1 |
| 6 | 00.40.52 |
Getande borgring J5,3
oud model: bij voetschakeling 3 versnellingen tot framenummer 3085102. bij handschakeling tot framenummer 3445600. bij 4 versnellingen tot framenummer 4056800 |
1 |
| 7 | 00.20.04 |
Zeskantmoer M5 DIN 934
oud model: bij voetschakeling 3 versnellingen tot framenummer 3085102. bij handschakeling tot framenummer 3445600. bij 4 versnellingen tot framenummer 4056800 |
1 |
| 7 | 05.13.68 |
Plastic borgmoer M5
nieuw model: bij voetschakeling 3 versnellingen van framenummer 3085103. bij handschakeling van framenummer 3445601. bij 4 versnellingen van framenummer 4056801 |
1 |
| 8 | 05.13.27 | Tussenplaatje voor koppelings/remhevel | 1 |
| 9 | 05.12.35 | Steeknippel | 1 |
| 10 | 57.23.05a |
Handvat zwart Magura
niet inbegrepen |
0 |

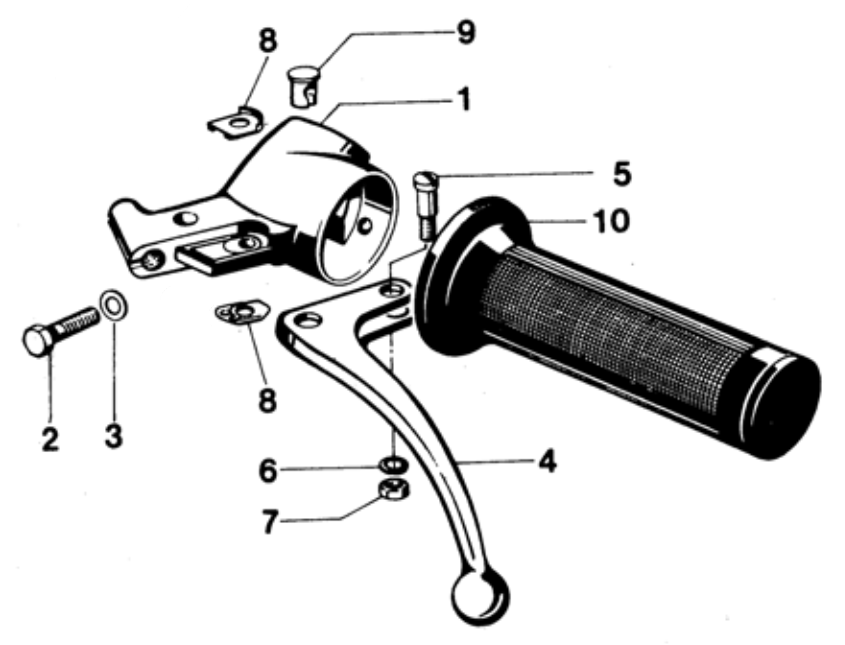

Explosietekening
