Koppelingshendel Sport vanaf 1969 (met vingergroeven)
57.93.92
- Fabrikant
- Magura
- Referentie fabrikant
- H 218.2 pl
- Reeks fabrikant
- H218
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 05.13.22 |
Koppelingshendelh.M.Greep Sport gepolijst M7
onderdelen zijn apart opgelijst |
0 | |
| 1 | 05.13.23 | Koppelingshendelhuis Gepolijst M7 | 1 |
| 2 | 00.11.32 | Zeskantbout M6x25 DIN 933 | 1 |
| 3 | 00.31.02 | Ring 6,4 DIN 433 | 1 |
| 4 | 05.13.38 | Koppelingsgreep Sport | 1 |
| 5 | 05.10.32 | Hevelbout M5 (zonder moer) | 1 |
| 6 | 00.40.52 | Getande borgring J5,3 | 1 |
| 7 | 00.20.04 | Zeskantmoer M5 DIN 934 | 1 |
| 8 | 05.13.21 | Stelbout M7 kpl. | 1 |
| 9 | 05.12.35 | Steeknippel | 1 |
| 10 | 57.93.09 |
Handvat links voor koppelingshendel
niet inbegrepen |
0 |

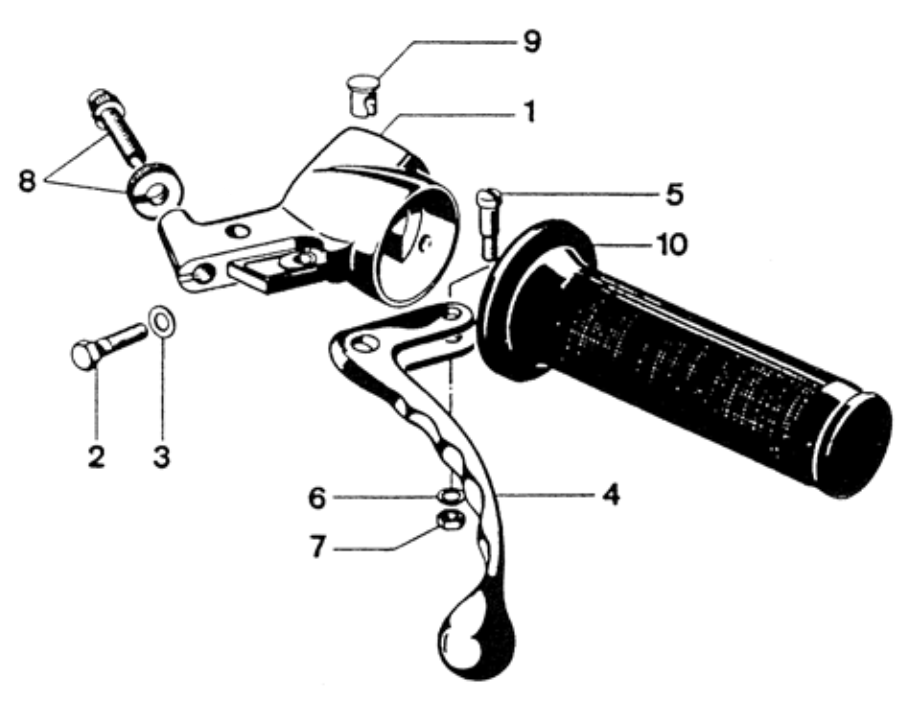

Explosietekening
