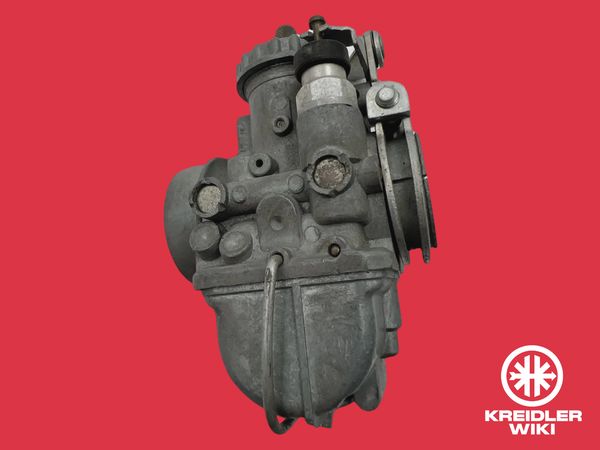

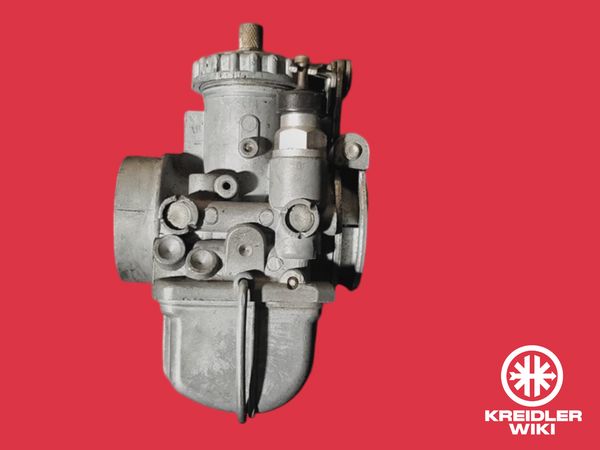

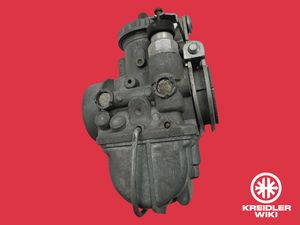

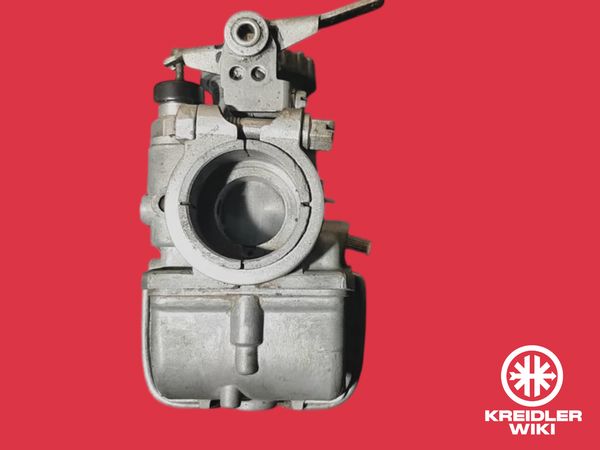

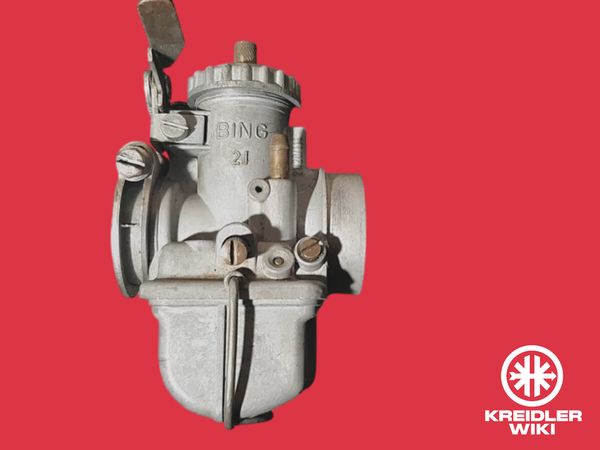

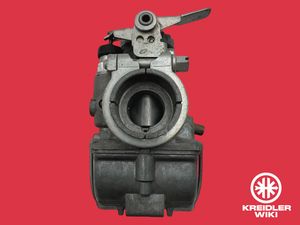

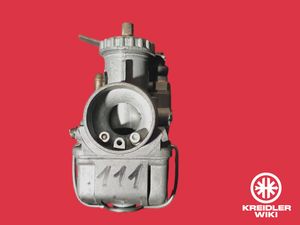

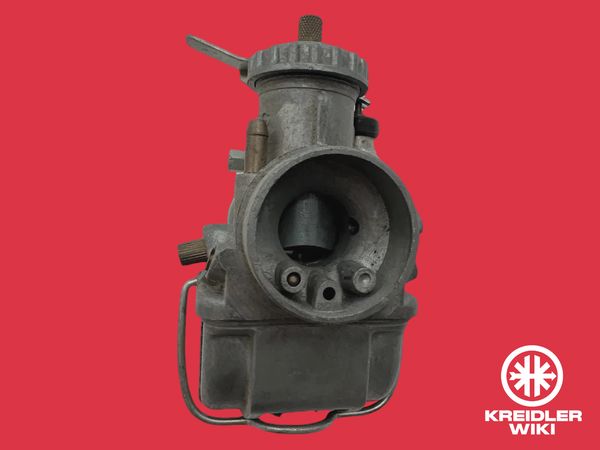

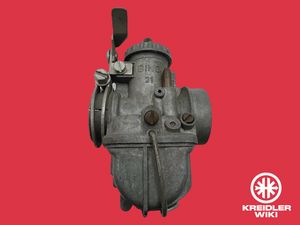

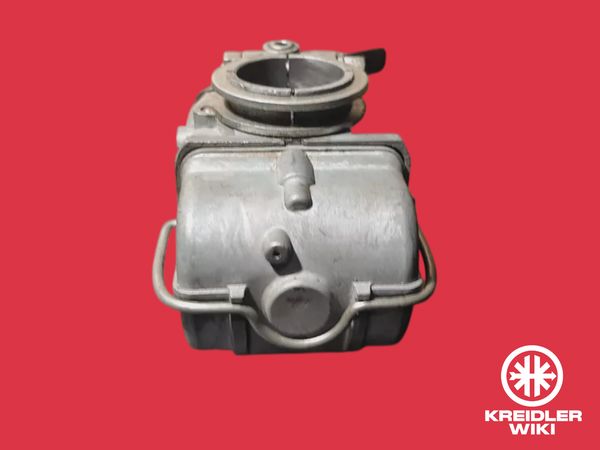

Carburateur 21/20/111 20mm 315.03.87

Carburateur 21/20/111 20mm

315.03.87

Fabrikant: Bing

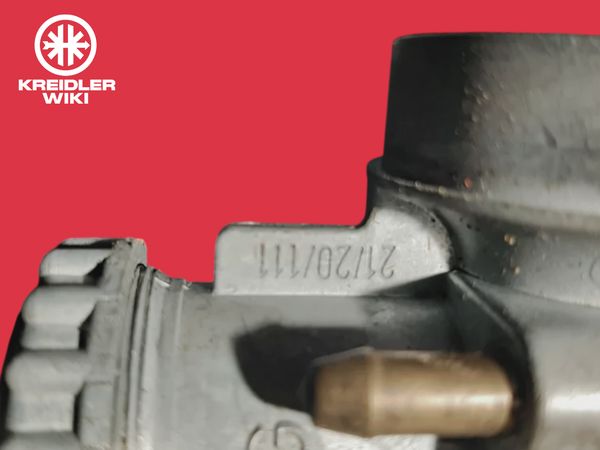

Referentie fabrikant: 21/20/111

Reeks fabrikant: 21

Doorlaat (Venturi): 20 mm

Motoraansluiting: 29 mm

Filteraansluiting: 40 mm

Naaldstand: 3e van boven

Explosietekening Stuklijst Gerelateerde modellen Gerelateerde onderdelen

Op de eerste Kreidlers werden Pallas carburateurs gemonteerd. Op de K50 vond je er ook even één van Amal. In 1958 werd er voorgoed overgeschakeld op Bing carburateurs.

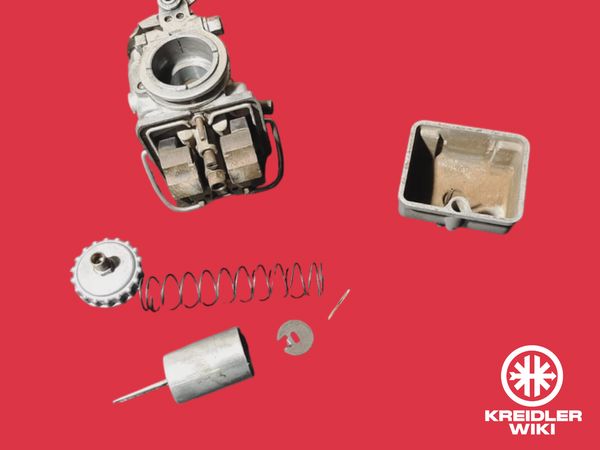

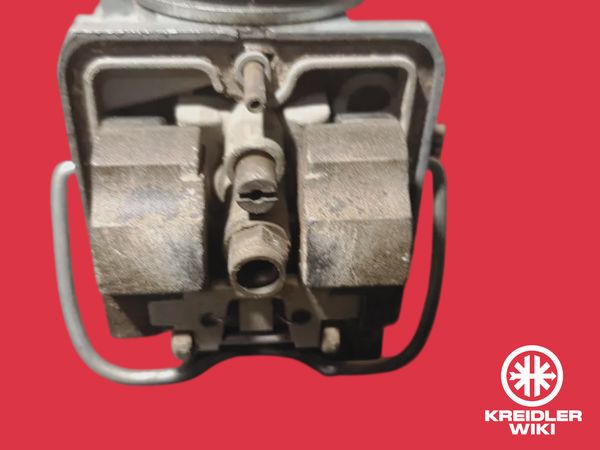

De Bing 21 is een schuifcarburateur met rechte doorstroming en een afzonderlijk stationairsysteem. De brandstofdosering bij vollast wordt bepaald door de hoofdsproeier, terwijl in het deellastgebied de hoeveelheid brandstof wordt geregeld door de stand van de naald in de naaldsproeier. De carburateur is uitgerust met een dubbele kunststof vlotter en een vlotternaaldventiel dat door een veerconstructie stabiel wordt geleid, zodat het brandstofniveau in de vlotterkamer constant blijft, ook bij sterke hellingshoeken.

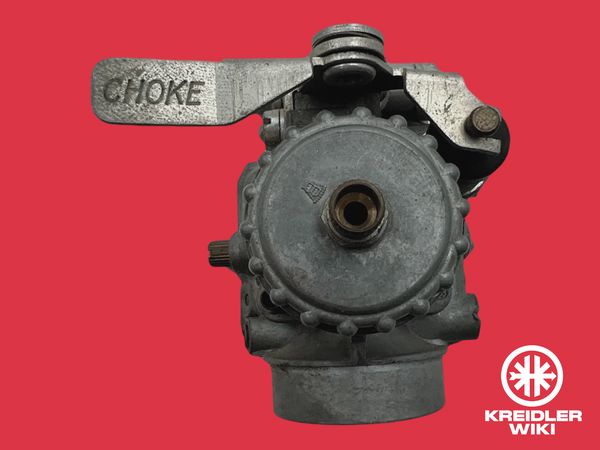

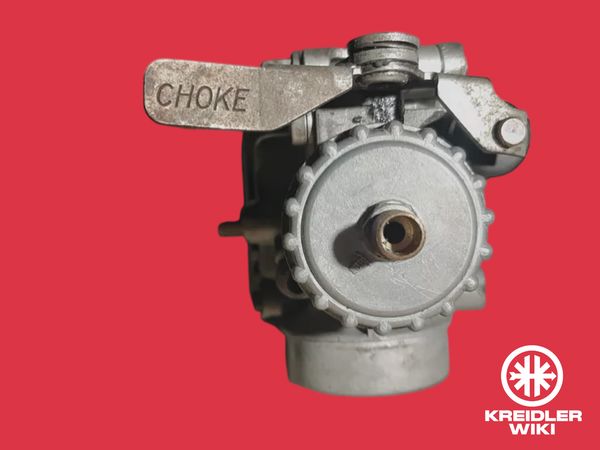

De Bing 21 werd geleverd met doorlaten van 20 en 22 mm en is verkrijgbaar met zowel klemaansluiting als steekaansluiting, beide met een aansluitdiameter van 29 mm. De afstelling gebeurt met hoofdsproeiers, naaldsproeiers, de naaldpositie en de luchtschroef, aangevuld met de instelling van het stationair toerental en het stationair mengsel (stationairsproeier). Afhankelijk van de uitvoering is de Bing 21 voorzien van een koudstartvoorziening (handbediend of met een kabel) of van een eenvoudige vlotterpen als aanvullende starthulp.

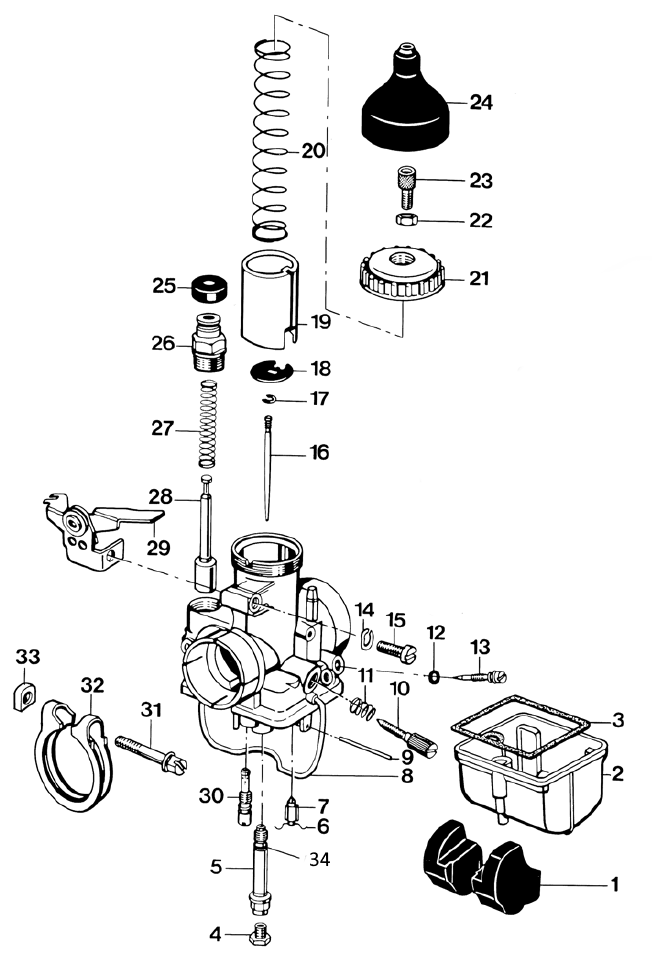

Stuklijst van deze module

N°	Code	Omschrijving	Aantal
1	07.17.11	Vlotter	1
2	07.17.12	Vlotterkamerbakje	1
3	07.17.13	Pakking voor vlotterbakje	1
4	07.15.76/80	Hoofdsproeier 80 zeskant	1
5	07.17.00	Naaldsproeier 5603	1
6	07.17.16	Veerbeugel	1
7	07.17.15	Vlotternaald	1
8	07.17.14	Veerbeugel	1
9	07.17.17	Stift	1
10	07.17.05	Stelbout	1
11	07.15.22	Veertje voor stelbout	1
12	07.16.76	O-ring	1
13	07.17.03	Luchtregelbout	1
14	07.17.26	Veerring	1
15	07.17.25	Bout	1
16	07.17.01	Gasnaald	1
17	07.17.06	Steekschijf	1
18	07.17.07	Schijf voor gasschuif	1
19	07.17.04	Gasschuif	1
20	07.17.08	Veer	1
21	07.17.09	Dekseldraadring	1
22	07.15.09	Moer M6x0,75	1
23	07.15.45	Stelbout M6	1
24	07.17.10	Beschermkapje voor carburateur	1
25	07.17.23	Rubber kapje	1
26	07.17.22	Starthuis	1
27	07.17.21	Veer	1
28	07.17.20	Zuiger	1
29	07.17.24	Handhevel voor choke	1
30	07.17.02	Stationairsproeier 35	1
31	07.17.19	Bout	1
32	07.17.18	Klemring	1
33	07.16.46	Moer	1
34	07.16.72	O-ring	1
