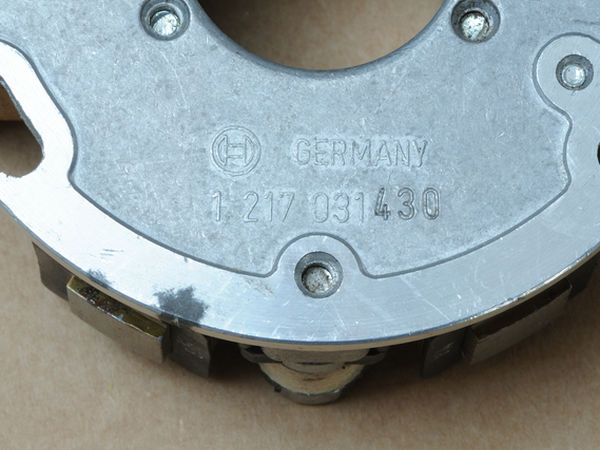

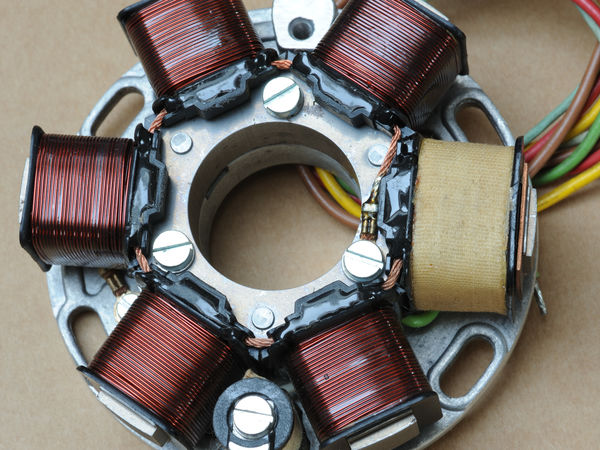

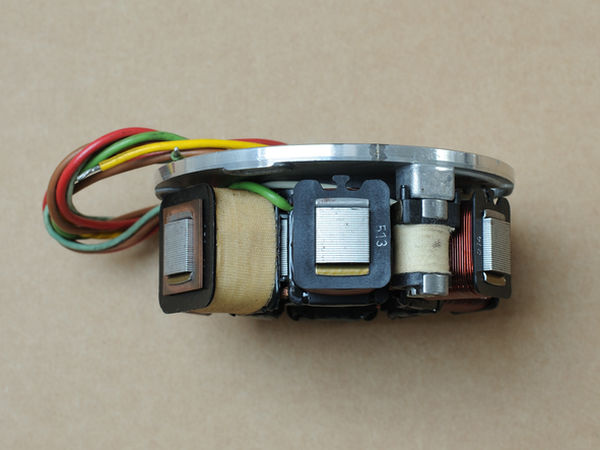

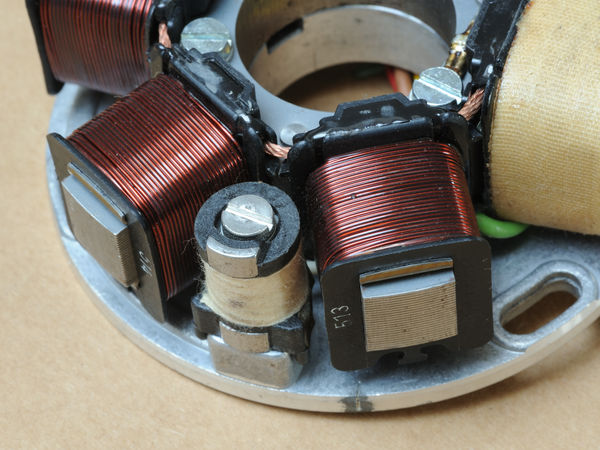

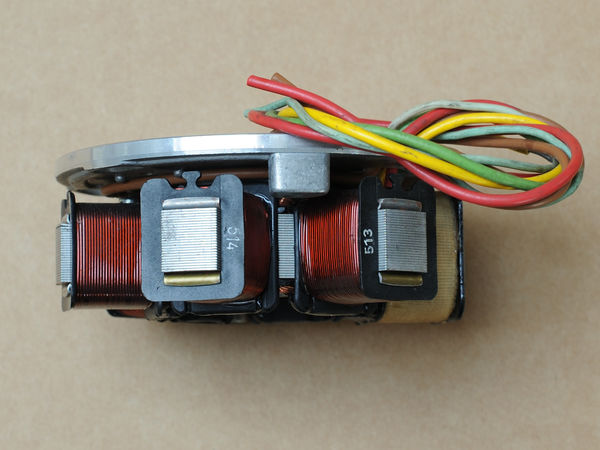

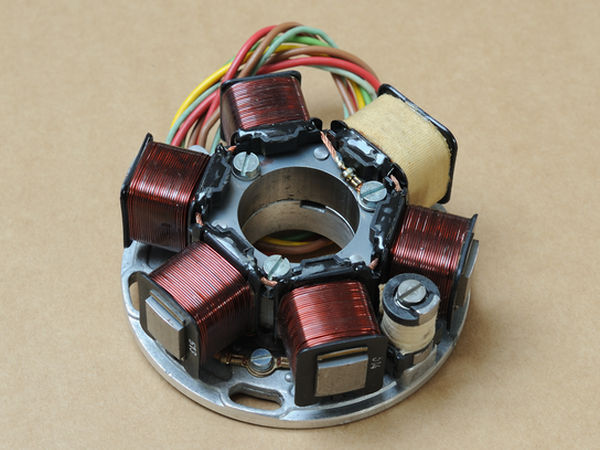

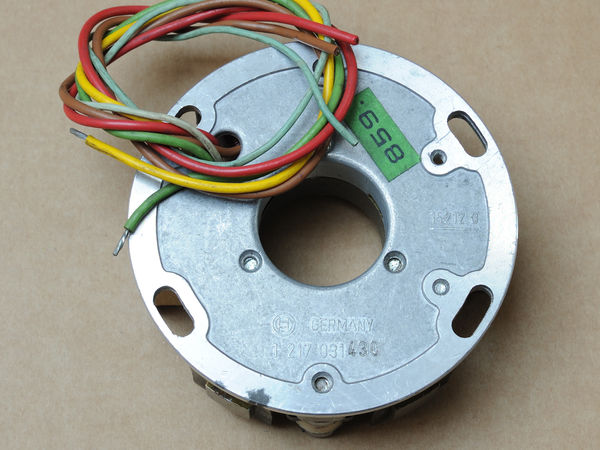

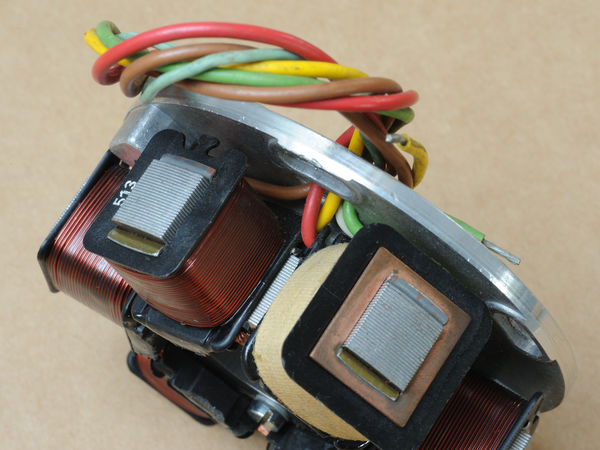

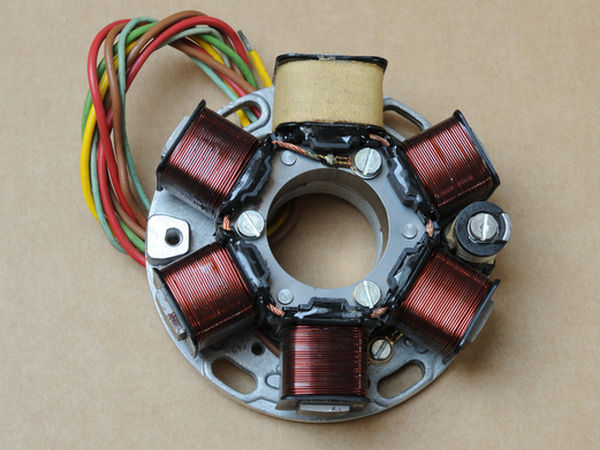

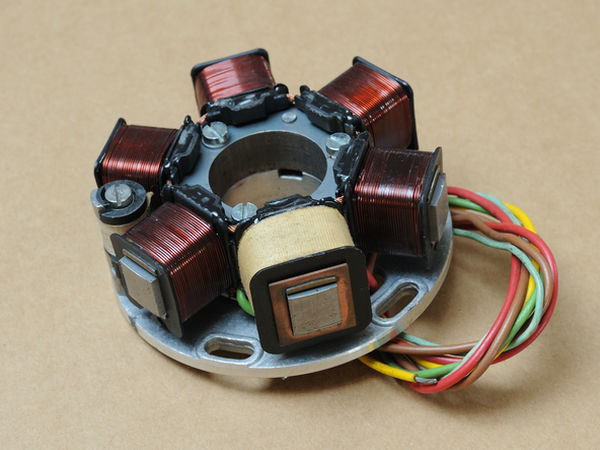

Ankerplaat compleet 15.12.84

delen

Ankerplaat compleet

15.12.84
Fabrikant
Bosch
Referentie fabrikant
1 217 031 430
Explosietekening Stuklijst Gerelateerde modules & sets Gerelateerde onderdelen

Stuklijst van deze module

N° Code Omschrijving Aantal
2 08.19.39 Geverspoel 1
3 00.43.35 Veerring B4 DIN 127 1
4 00.17.28 Cilinderbout M4x28 DIN 84 1
5 00.95.06a Isoleerslang B7x0,7 DIN 40621 30mm lang 1
6 15.02.87 Kortsluitkabel voor ontsteking 1
7 15.02.10 Kabeldoorvoering voor 6 kabeltjes 1
8 00.95.06 Isoleerslang 60mm lang B7x0,7 DIN 40621 1
9 15.02.17 Beschermkap 1
10 15.02.16 Bobine stekkerhuis 1
99 08.19.51 Laadgeneratorspoel 1
99 15.02.24 Steekhuls ongeisoleerd messing 3

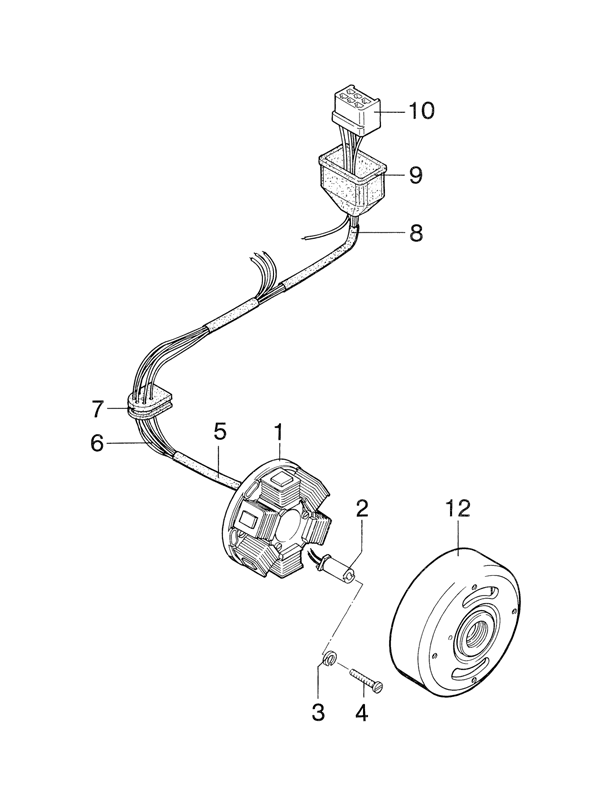

Explosietekening

Gerelateerde modules & sets

15.12.85

Ontsteking MHKZ RDPK 1(L) 6V 35/30W

Gerelateerde onderdelen

00.17.28

Cilinderbout M4x28 DIN 84

00.43.35

Veerring B4 DIN 127

00.95.06

Isoleerslang 60mm lang B7x0,7 DIN 40621

00.95.06a

Isoleerslang B7x0,7 DIN 40621 30mm lang

08.19.39

Geverspoel

08.19.51

Laadgeneratorspoel

15.02.10

Kabeldoorvoering voor 6 kabeltjes

15.02.16

Bobine stekkerhuis

15.02.17

Beschermkap

15.02.24

Steekhuls ongeisoleerd messing

15.02.87

Kortsluitkabel voor ontsteking

15.12.80

Vliegwiel

15.12.87

Elektronenbox
