Grondplaat compleet
08.16.21
- Fabrikant
- Bosch
- Referentie fabrikant
- 1 217 031 308
Stuklijst van deze module
N° | Code | Omschrijving | Aantal |
---|---|---|---|
3 | 08.16.06 | Ontstekingsspoel | 1 |

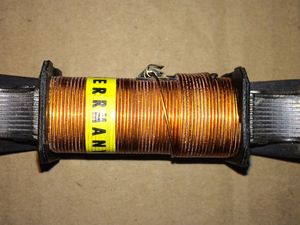

4 | 08.13.83 | Lichtspoel 17W | 1 |
5 | 08.16.03 | Remlichtspoel | 1 |
6 | 08.16.04 |
Afstandsbusje
voor 1976 |
2 |
6 | 08.16.09 |
Afstandshulsje
vanaf 1976 |
2 |
7 | 08.13.04 | Cilinderbout | 2 |
8 | 08.16.10 | Cilinderbout | 2 |
9 | 00.43.35 |
Veerring B4 DIN 127
voor 1976 |
4 |
9 | 00.43.35 |
Veerring B4 DIN 127
vanaf 1976 |
2 |
10 | 08.13.55 |

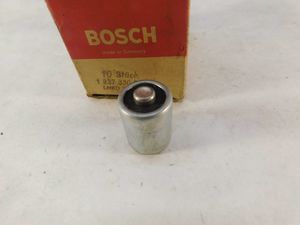

Condensator 035
vanaf 1976 |
1 |
10 | 08.16.33 |

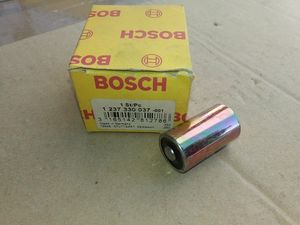

Condensator 037
voor 1976 |
1 |
11 | 08.16.16 |
Kabel naar condensator
vanaf 1976 |
1 |
11 | 08.16.50 |
Verbindingskabel
voor 1976 |
1 |
12 | 08.16.17 |

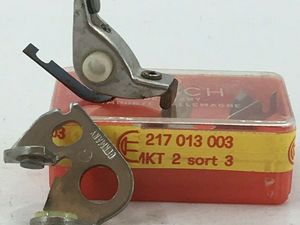

Contactpunten 2 delig
vanaf 1976 |
1 |
12 | 08.19.16 |

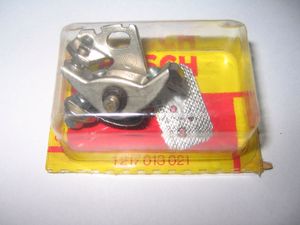

Contactpunten brommer 021
voor 1976 |
1 |
13 | 08.13.48 |
Lagerbout voor Contactpunten
voor 1976 |
1 |
14 | 00.17.07 | Cilinderbout M4x10 DIN 84 | 1 |
15 | 00.43.35 |
Veerring B4 DIN 127
voor 1976 |
1 |
15 | 00.43.65 |

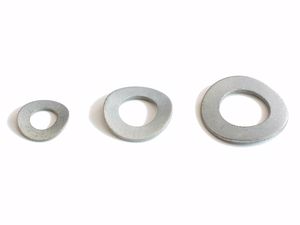

Gegolfde veerring M8 DIN 137 B
vanaf 1976 |
1 |
16 | 00.30.01 |
Ring 4,3 DIN 125
voor 1976 |
1 |
16 | 00.31.04 |
Ring 4,3 DIN 433
vanaf 1976 |
1 |
17 | 08.13.10 | Uitvulringetje 0,1mm | 0 |
17 | 08.13.11 | Uitvulringetje 0,2mm | 0 |
18 | 00.30.01 |
Ring 4,3 DIN 125
voor 1976 |
1 |
18 | 00.31.04 |
Ring 4,3 DIN 433
vanaf 1976 |
1 |
19 | 08.13.12 | Borgclip | 1 |
20 | 00.11.03 | Zeskantbout M3x10 DIN 933 | 1 |
21 | 08.16.18 | Onderlegring | 1 |
22 | 00.43.33 | Veerring B3 | 1 |
23 | 00.20.00 | Zeskantmoer M3 DIN 934 | 1 |
24 | 08.13.15 |
Smeerviltje met bladveer
vanaf 1976 |
1 |
24 | 08.16.51 |
Smeerviltje
voor 1976 |
1 |
25 | 08.13.56 |
Klinknagel
vanaf 1976 |
1 |
25 | 08.13.93 |
Klinknagel
voor 1976 |
1 |
26 | 08.16.19 |
Ontstekingskabel
vanaf 1976 |
1 |
26 | 08.16.26 |
Bougiekabel 430mm
voor 1976 |
1 |
27 | 08.13.94 | Kortsluitkabel | 1 |
28 | 08.13.95 | Lichtkabel | 1 |
29 | 08.16.20 | Remlichtkabel | 1 |
31 | 08.16.14 | Ankerplaat kaal | 1 |
Explosietekening
