Schakelhandvat 3 versnellingen 455.03.93
Schakelhandvat 3 versnellingen
455.03.93
- Aantal versnellingen
- 3
- Schakelsysteem
- indirecte handschakeling
- Fabrikant
- Magura
- Referentie fabrikant
- D 683.351.8 ls/ksz 3
- Reeks fabrikant
- D683
Stuklijst van deze module
| N° | Code | Omschrijving | Aantal |
|---|---|---|---|
| 05.13.99 | Schakelsegment 3 versnellingen | 1 | |
| 3 | 05.15.01 | Schakelhendelplaatje 3 versnellingen | 1 |
| 4 | 05.13.98 | Hendelhuishuis | 1 |
| 5 | 05.13.89 | Drukstuk | 1 |
| 6 | 05.12.69 | Haaks borgbeugeltje voor gashendel Magura | 1 |
| 7 | 05.12.74 | Moer | 1 |
| 8 | 05.13.90 | Bout met puntje | 1 |
| 9 | 05.15.69 | Draaibuis compleet 3 versnellingen | 1 |
| 10 | 05.15.57 | Handvat voor gashendel | 1 |
| 11 | 05.10.79 | Hevelbout | 1 |
| 12 | 05.13.96 | Blokkeerbeugeltje | 1 |
| 13 | 05.15.66 | Handgreep met meeneemhevel Magura | 1 |
| 14 | 05.13.68 | Plastic borgmoer M5 | 1 |

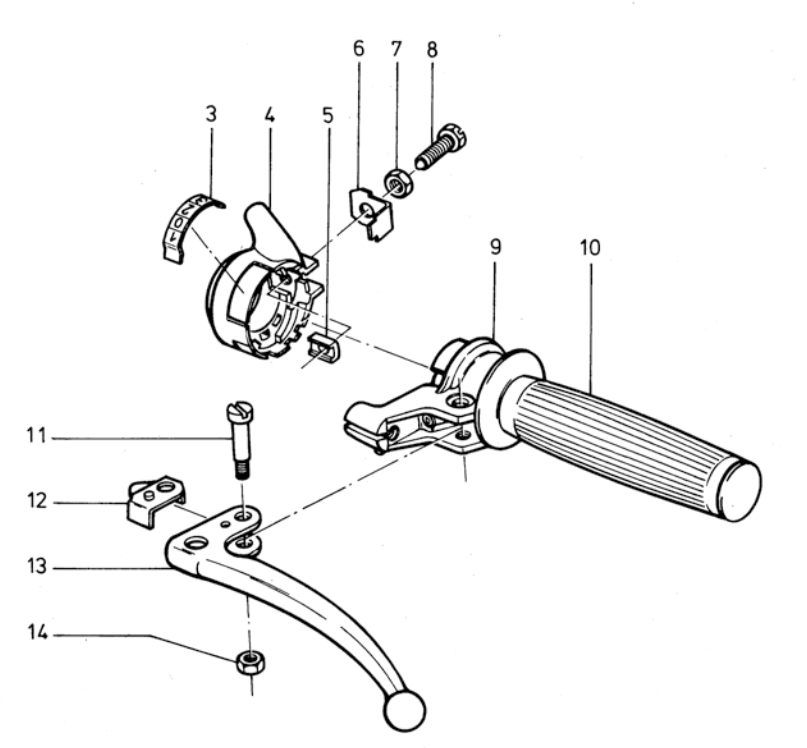

Explosietekening
